Module additionnel STEEL AS pour RSTAB 8

• Vérification des barres et ensembles de barres pour la traction, compression, flexion, cisaillement, efforts internes combinées et torsion
• Analyse de stabilité au flambement et au déversement
• Détermination automatique des charges critiques de flambement et des moments critiques de flambement pour les applications de charge générales et les conditions d'appui à l'aide d'un programme MEF spécial (analyse des valeurs propres) intégré dans le module
• Autres calculs analytiques du moment critique de flambement pour les situations standards

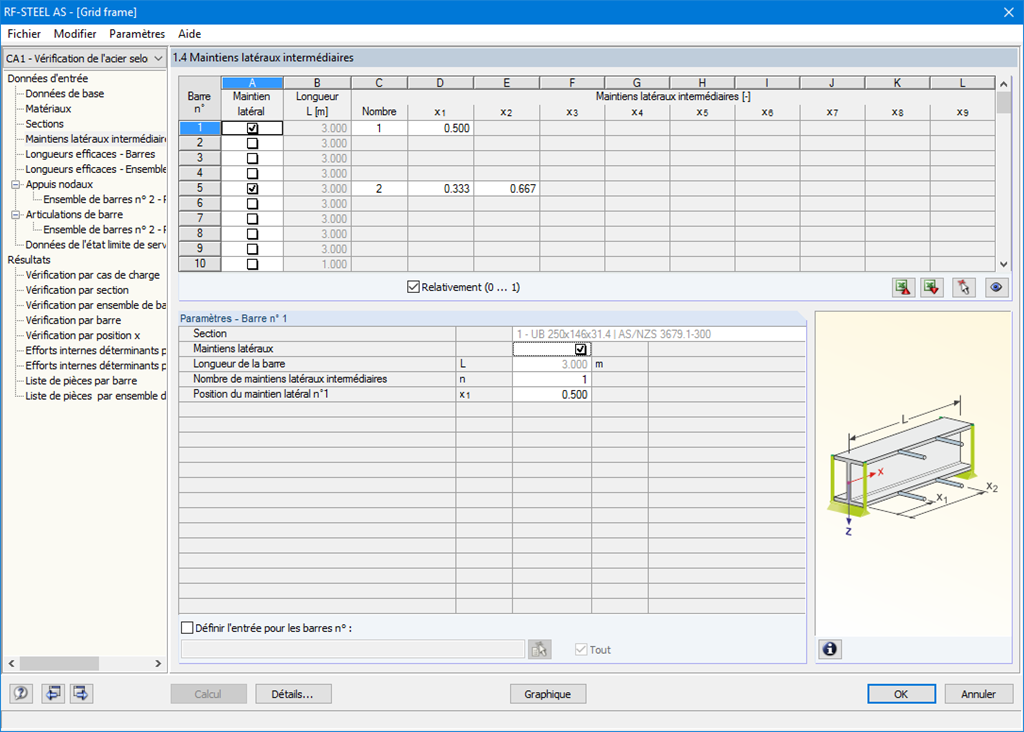

• Application facultative de maintiens latéraux discrets sur les poutres et les barres continues
• Classification automatique des sections (compactes, non compactes et minces)
• Vérification pour l'état limite de service (flèche)
• Optimisation de la section.
• Un large éventail de sections est disponible, tel que des sections laminées en I, des profilés en U, en T, des cornières, des profilés rectangulaires et circulaires creux, des barres arrondies, symétriques, asymétriques, paramétrées en I, en T ainsi que des sections d'angle ainsi que les sections SHAPE-THIN définies par l'utilisateur
• Fenêtres d'entrée et de résultat clairement organisées
• Documentation détaillée des résultats avec des références des équations de vérification de la norme utilisée
• Diverses options de filtre et d'arrangement de résultats, y compris la sortie des résultats par barre, section, position x ou cas de charge/combinaisons de charges/résultats
• Tableau des résultats de l'élancement de barre et des efforts internes déterminants
• Liste de pièces avec les spécifications de poids et de solide
• Intégration transparente dans RFEM/RSTAB
• Unités métriques et impériales

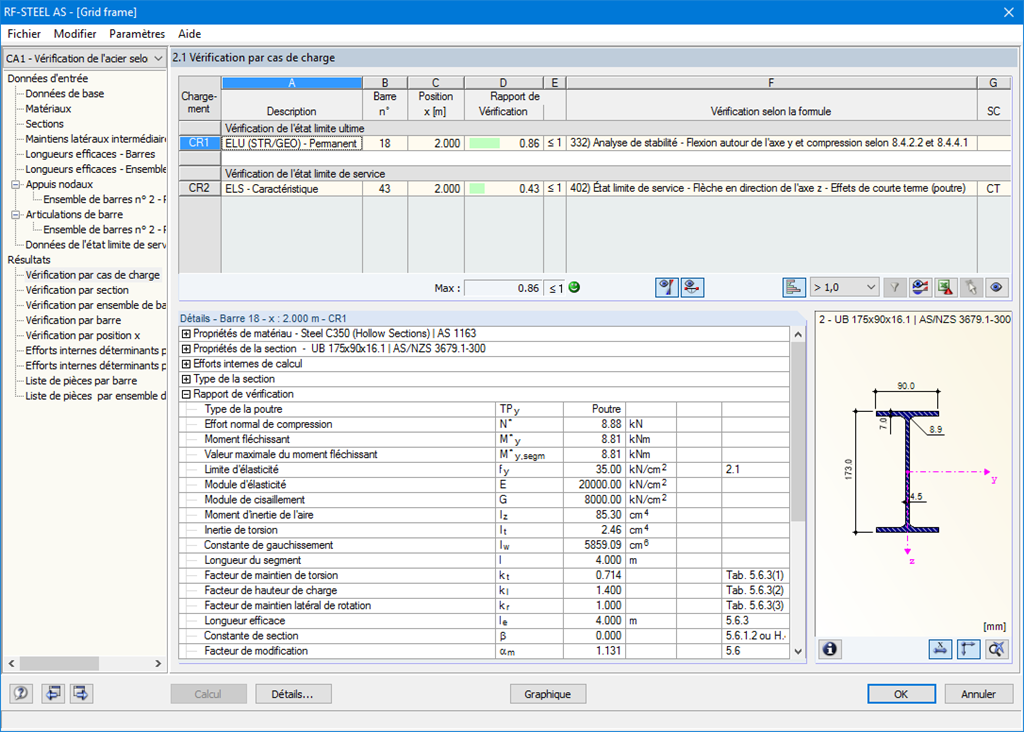

Dans le premier tableau des résultats, on obtient le taux d'utilisation maximal avec la vérification correspondante pour chaque cas de charge dimensionné (combinaison de charges / combinaison de résultats).

Dans les autres tableaux de résultats, tous les résultats détaillés sont listés thématiquement dans des menus arborescents extensibles. Tous les résultats intermédiaires le long des barres peuvent être lus à chaque position. Ainsi, il est possible de suivre précisément comment le module effectue les différentes vérifications.

Toutes les données du module font partie du rapport d'impression RFEM/RSTAB. Le contenu du rapport et la profondeur souhaitée de l'impression pour les vérifications individuelles peuvent être sélectionnés spécifiquement.
