Intégration de RFEM / RSTAB dans Autodesk AutoCAD
Import

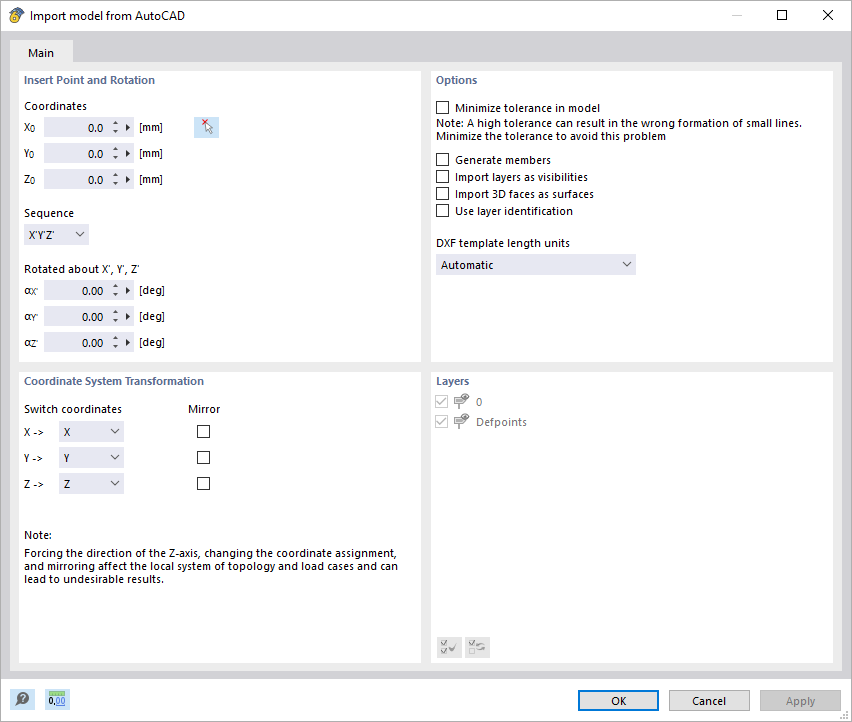

Les lignes peuvent être importées dans RFEM sous forme de lignes ou de barres. Les noms des couches sont adoptés comme noms de section et le premier matériau des matériaux prédéfinis est assigné. Cependant, si une section ou un matériau de la base de données de Dlubal sont reconnus à partir du nom de la couche, ceux-ci sont adoptés.
Dans RFEM 6 et RSTAB 9, vous pouvez exporter des graphiques linéaires au format SVG (graphiques vectoriels).
SVG signifie Scalable Vector Graphics, il s'agit d'un format de fichier basé sur le format XML, afin d'afficher des graphiques vectoriels en deux dimensions. Ces graphiques vectoriels peuvent être mis à l'échelle sans perte. Les fichiers générés peuvent être modifiés par traitement de texte, intégrés dans des sites web et ouverts dans les navigateurs courants.
Vous pouvez importer les valeurs d'un tableau Excel dans RFEM 6/RSTAB 9 en quelques clics seulement, individuellement ou simultanément. Pour l'importation, installez un plug-in dans Microsoft Excel en suivant les consignes de cette FAQ.
Le saviez-vous ? Vous pouvez exporter tous les tableaux RFEM/RSTAB, y compris les résultats, individuellement ou conjointement, directement dans un tableau Excel et sous forme de fichier CSV. Cette opération peut être effectuée de plusieurs manières :
- Avec des en-têtes de tableau
- Objets sélectionnés uniquement
- Lignes remplies uniquement
- Tableaux remplis uniquement
- Exporter les données sous forme de texte brut
Ainsi, le programme vous permet de contrôler les données exportées et de les gérer clairement. Tout comme pour les paramètres utilisés, vous pouvez exporter les formules enregistrées directement avec le tableau ou sous forme de tableau séparé.
Utilisez les interfaces pour un travail plus efficace. Les structures au format DXF peuvent être importées dans RFEM 6/RSTAB 9 sous forme de lignes à partir d'Autodesk AutoCAD.

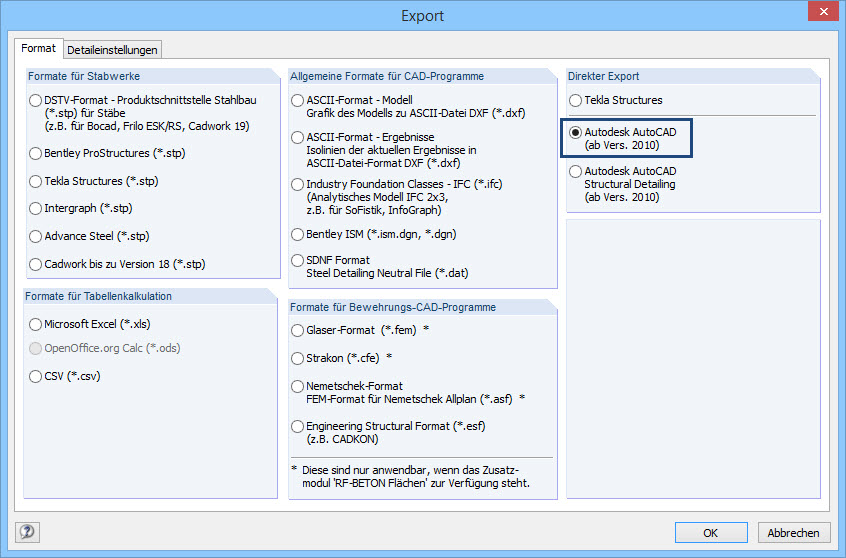

De plus, vous pouvez exporter différents objets (par exemple, des sections) de RFEM 6/RSTAB 9 vers des calques séparés dans Autodesk AutoCAD.
