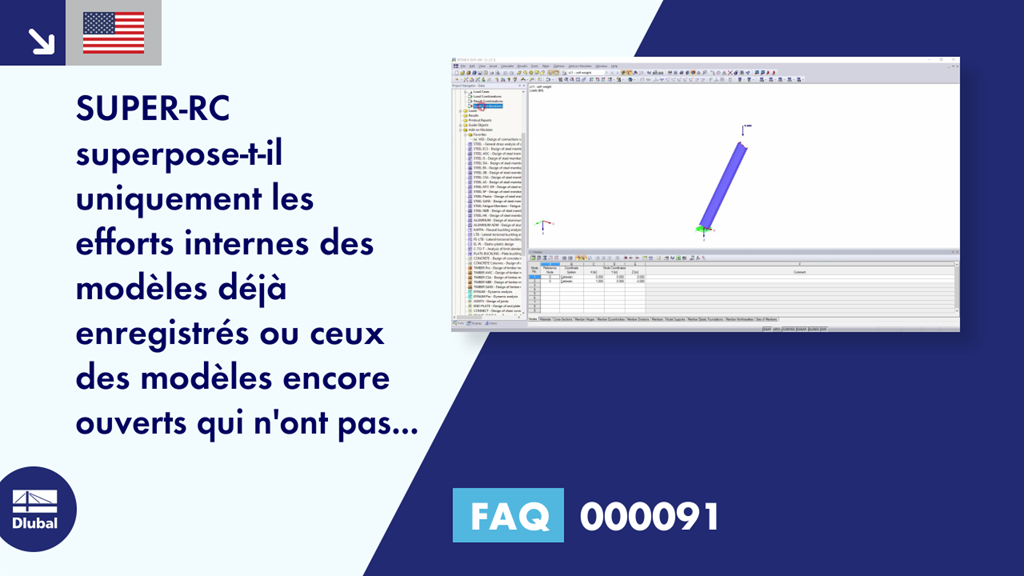

[FR] FAQ 000091 | Est-ce que SUPER-RC superpose uniquement les efforts internes des modèles qui ont déjà ...

Cet article présente et explique l'influence de la rigidité en flexion des câbles sur leurs efforts internes. Cet article donne également des conseils pour réduire cette influence.

La norme ASCE 7-22 [1], 12.9.1.6 spécifie à quel moment les effets P-delta doivent être considérés lors de l'analyse du spectre de réponse modal pour l'analyse de sismicité. Le CNB 2020 [2], 4.1.8.3.8.c indique uniquement une brève exigence sur la considération des défaut initial global d'aplomb dus à l’interaction entre les charges de gravité et la structure déformée. Il peut donc être nécessaire de considérer les effets du second ordre, également appelés P-delta, lors d'une analyse sismique.

Cet article présente des concepts de base en analyse dynamique des structures et leur rôle dans le calcul sismique. Il est très important d'expliquer les aspects techniques de manière compréhensible afin de fournir un aperçu du sujet accessible même aux personnes ne disposant pas de connaissances techniques approfondies.

Les valeurs extrêmes maximales et minimales (l'enveloppe) sont affichées dans les tableaux de résultat et dans les graphiques. Elles peuvent être intégrées au rapport d’impression de RSTAB.

Il est aussi possible de vérifier les efforts internes des supercombinaisons dans beaucoup de modules de RSTAB.

Choisissez une norme parmi celles disponibles dans le module pour définir une superposition. Les coefficients partiels de sécurité sont prédéfinis. Il est aussi possible de créer une nouvelle norme et de la sauvegarder avec des facteurs de sécurité définis par l’utilisateur.

Le critère de combinaison définit quels cas de charge, combinaisons de charge ou combinaisons de résultats doivent être considérés par quel modèle. Les actions peuvent être triées par facteurs et classées comme 'permanentes' ou 'potentiellement'. D'autres analyses sous forme de superposition 'ou' sont également possibles. Les représentations graphiques facilitent l’attribution des modèles correspondants.

Lors de la détermination des valeurs extrêmes, SUPER-RC importe les résultats des structures et les superpose selon le critère de combinaison. Les résultats sont comparés à l'aide des numéros de barre et de nœud.

Un modèle de base est créé et enregistré sous des noms différents en fonction de l'avancement de la construction. Ces modèles structuraux sont ensuite utilisés pour la supercombinaison. La superposition peut être effectuée de la même manière que pour une combinaison de résultats dans RSTAB.

Les différentes conditions de construction ou d'utilisation permettent de représenter différentes conditions limites géométriques : Il est par exemple possible d'ajouter ou de supprimer des appuis, des barres ou une fondation élastique du modèle.
