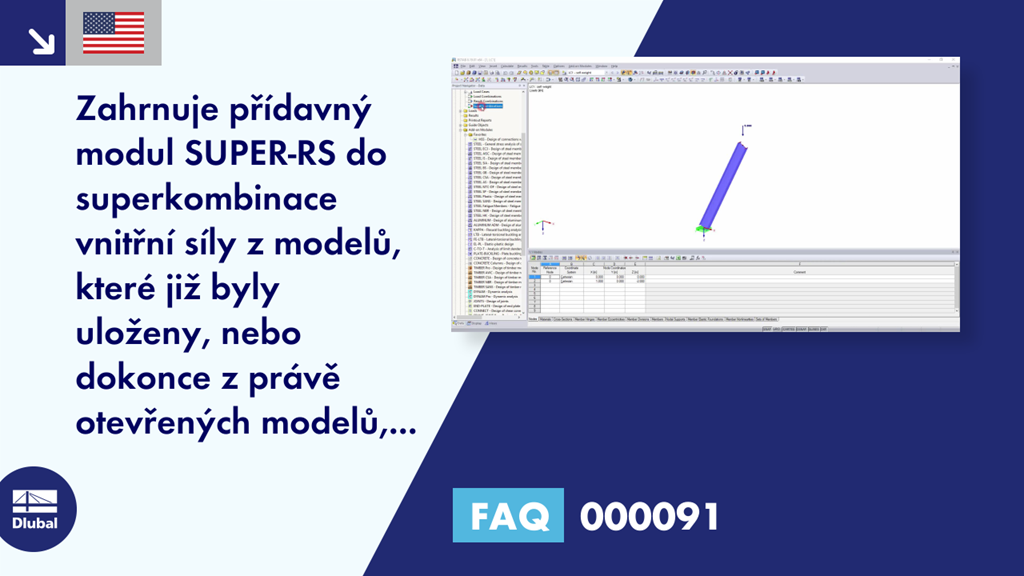

FAQ 000091 | Superponuje SUPER-RC pouze vnitřní síly z modelů, které již mají ...

V tomto příspěvku ukážeme a vysvětlíme vliv ohybové tuhosti lan na jejich vnitřní síly. V tomto příspěvku také poradíme, jak tento vliv snížit.

Norma ASCE 7-22 [1], čl. 12.9.1.6 stanoví, kdy by se měly zohlednit účinky P-delta při provádění modální analýzy spektra odezvy pro seizmické posouzení. V NBC 2020 [2], čl. 4.1.8.3.8.c je uveden pouze krátký požadavek na zohlednění účinků počátečního naklonění v důsledku interakce tíhových sil s deformovanou konstrukcí. Proto mohou nastat situace, kdy je třeba při seizmickém posouzení zohlednit účinky druhého řádu, známé také jako P-delta.

V tomto příspěvku představíme základní pojmy z dynamiky konstrukcí a jejich roli při seizmickém posouzení konstrukcí. Velký důraz je kladen na srozumitelné vysvětlení odborných aspektů, aby byl i bez hlubších odborných znalostí umožněn vhled do problematiky.

Maximální a minimální extrémní hodnoty (obálka) se zobrazí v tabulkách výsledků a grafikách. Výsledky lze zahrnout do globálního tiskového protokolu programu RSTAB.

Kromě toho je možné posuzovat vnitřní síly ze superkombinací v mnoha přídavných modulech programu RSTAB.

Pro superpozici se zvolí jedna z integrovaných norem. Dílčí součinitele spolehlivosti jsou již přednastaveny. Také je možné vytvořit novou normu s uživatelsky definovanými součiniteli spolehlivosti a tuto normu uložit.

Kombinační kritérium určuje, které zatěžovací stavy, kombinace zatížení nebo kombinace výsledků se mají u kterého modelu zohlednit. Účinky lze škálovat pomocí faktorů a klasifikovat jako 'stálé' nebo 'potenciálně'. Alternativně jsou možná také superpozice 'nebo'. Grafické znázornění usnadňuje přiřazení příslušných modelů.

Při stanovení extrémních hodnot převezme SUPER-RC výsledky konstrukcí a složí je podle kombinačního kritéria. Výsledky se porovnají pomocí čísel prutů a uzlů.

V závislosti na průběhu výstavby se vytvoří základní model a uloží se pod různými názvy. Tyto statické modely se pak použijí pro superkombinaci. Superpozici lze provést stejným způsobem jako u kombinace výsledků v programu RSTAB.

Modelováním různých konstrukčních nebo provozních podmínek lze znázornit různé geometrické okrajové podmínky: V modelu je například možné přidat nebo odstranit podpory, pruty či pružná podloží.
