Question :

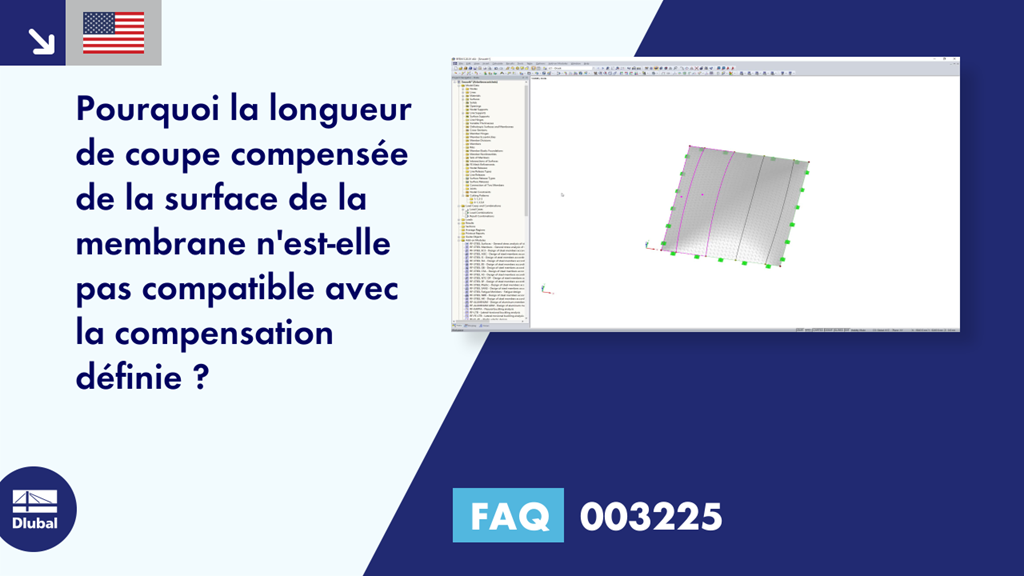

Pourquoi la longueur de coupe compensée de la surface de la membrane n'est-elle pas compatible avec la compensation définie ?
Réponse :
Le processus de mise à plat intégré dans RF-CUTTING-PATTERN n'aplanit pas chaque coupe individuellement, mais la géométrie complète du modèle en une seule étape. Le type de ligne de chaque unité de coupe a également un effet sur les coupes proches.
Dans le cas d'une ligne de soudure entre deux coupes, le programme assure l'uniformité de la ligne dans la zone de raccordement. La géométrie des coupes est déterminée de sorte que les longueurs de contour des coupes pertinentes soient identiques.
Le type de ligne « Ligne de contour » permet de visualiser de manière indépendante les unités de coupe connectées. La longueur des lignes de contour dans la zone adjacente peut être différente.
En principe, les unités de coupe ont les conditions suivantes :
1.
Compensation de surface
2.
Compensation de ligne de contour
3
Type de ligne de contour
Ces conditions sont représentées numériquement avec précision dans le calcul intégral. Pour les coupes dans la zone de contour, le processus ne peut généralement pas déterminer une forme universellement applicable en raison d'un trop grand nombre de conditions aux limites.
Dans ce cas, le logiciel se rapproche d'une solution optimale. Les coupes affectées sont particulièrement visibles en raison de leur courbure par rapport à la solution non compensée. Ces coupes diffèrent aussi légèrement des spécifications de compensation définies, mais sont à l'équilibre avec toutes les autres coupes grâce au calcul global.
→ Processus de mise à plat
