Pytanie:

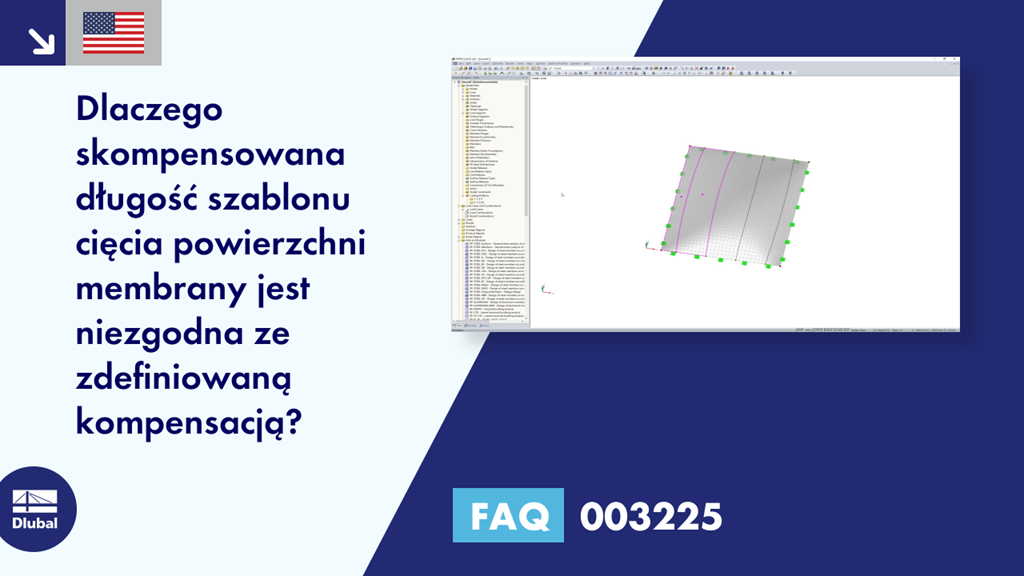

Dlaczego skompensowana długość szablonu cięcia powierzchni membrany jest niezgodna ze zdefiniowaną kompensacją?
Odpowiedź:
Zintegrowany proces spłaszczania w RF ‑ CUTTING ‑ PATTERN nie powoduje spłaszczania osobno każdego szablonu cięcia, lecz całą geometrię modelu w jednym kroku. W tym przypadku rodzaj linii odpowiednich jednostek wzoru cięcia ma również wpływ na sąsiednie szablony cięcia.
Jeżeli między dwoma szablonami cięcia znajduje się linia spawania, program zapewnia, że linie w obszarze łączącym są równe. Geometria szablonów cięcia jest określana w taki sposób, aby odpowiednie długości krawędzi szablonów były identyczne.
Typ linii „linia graniczna” umożliwia niezależne badanie sąsiednich jednostek szablonu cięcia. Długość linii granicznych w sąsiednim obszarze może być inna.
Zasadniczo jednostki tnące mają następujące warunki
1.
Kompensacja powierzchni,
Drugi
Kompensacja linii granicznej i
3.
Typ linii granicznej.
Wymagania te są przedstawione numerycznie w obliczeniach całkowych. Zwłaszcza w przypadku szablonów cięcia w obszarze granicznym proces zazwyczaj nie jest w stanie określić uniwersalnego kształtu schematu cięcia, ponieważ istnieje zbyt wiele warunków brzegowych.
Tym samym program jest bliski optymalnego rozwiązania. Modele cięcia, których to dotyczy, są szczególnie widoczne ze względu na ich krzywiznę w stosunku do rozwiązania nieskompensowanego. Ze względu na większy stopień modyfikacji, te szablony skrawania również różnią się nieco od zdefiniowanych specyfikacji kompensacji, ale są w równowadze ze wszystkimi innymi szablonami skrawania ze względu na ogólne obliczenia.
→ Proces spłaszczania
