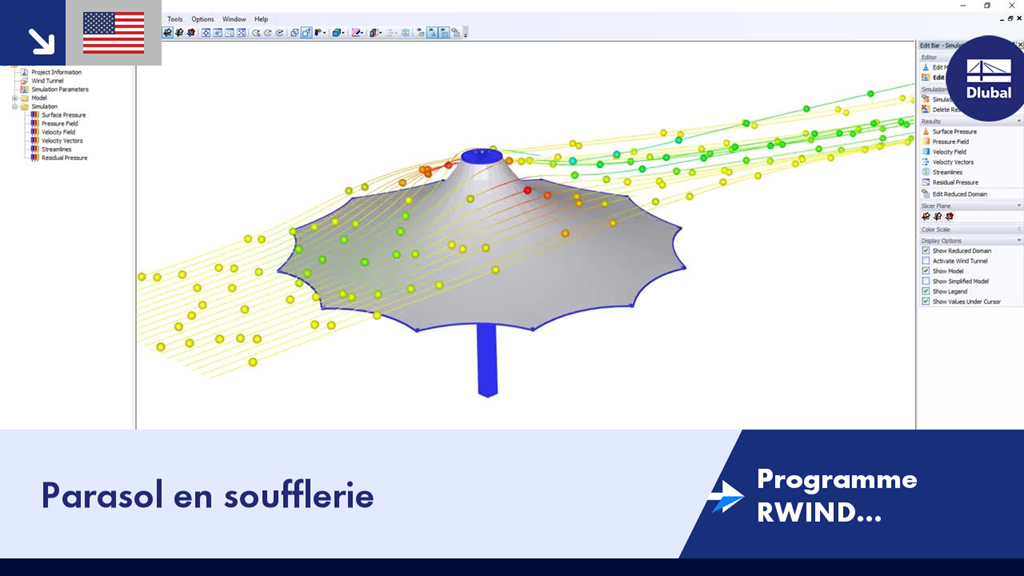

RWIND Simulation est un programme autonome de simulation CFD des flux de vent autour de bâtiments ou d'objets quelconques et de génération des charges de vent, c'est-à-dire des forces qui agissent sur ces objets. La pression du vent et la succion due au vent peuvent être importées sous forme de charges dans les logiciels de calcul de structure RFEM et RSTAB.
Foire aux questions (FAQ)
Le type de charge Formation de poches vous permet de simuler les actions de pluie sur les surfaces à courbure multiple en considérant les déplacements selon l'analyse des grandes déformations.
Ce processus numérique de pluie analyse la géométrie de surface assignée et détermine quelle partie de la pluie s'écoule et quelle partie de la pluie s'accumule pour former des flaques (poches d'eau) sur la surface. La taille de la poche d'eau se traduit par une charge verticale pour le calcul de structure.
Cette fonctionnalité peut par exemple être utilisée pour analyser des géométries de toiture à membrane, presque horizontales soumises à une charge de pluie.
Accéder à la vidéo explicative
Par rapport au module additionnel RF-FORM-FINDING (RFEM 5), les nouvelles fonctionnalités suivantes ont été ajoutées au module complémentaire Recherche de forme pour RFEM 6 :
Une fois que vous avez activé le module complémentaire Recherche de forme dans les données de base, un effet de recherche de forme est assigné aux cas de charge de catégorie « Précontrainte » en association avec les charges de recherche de forme provenant de la barre, de la surface et du solide. Il s'agit d'un cas de charge de précontrainte. Cela se transforme en une analyse de recherche de forme pour l'ensemble du modèle avec tous les éléments de barre, de surface et de volume qui y sont définis. La mise en forme des barres et éléments de membrane pertinents au milieu du modèle global est obtenue à l'aide de charges de recherche de forme spéciales et de définitions de charges régulières. Ces charges de recherche de forme décrivent l'état de déformation ou de force attendu après la recherche de forme dans les éléments. Les charges régulières décrivent la charge externe sur l'ensemble du système.
Savez-vous exactement comment la recherche de forme est effectuée ? Tout d'abord, le processus de recherche de forme des cas de charge avec la catégorie de cas de charge « Précontrainte » déplace la géométrie de maillage initiale vers une position d'équilibre optimale au moyen de boucles de calcul itératives. Pour effectuer cette opération, le logiciel utilise la méthode URS (Updated Reference Strategy) du Professeur Bletzinger et du Professeur Ramm. Cette solution technologique se définit par l'équilibre de formes correspondant presque entièrement aux conditions limites de recherche de forme initialement déterminées suite au calcul (affaissement, force, précontrainte).
Outre la description pure associée à la formation de flèches ou d'efforts souhaités sur les éléments à former, la méthode URS repose aussi entièrement sur la considération d'efforts réguliers. Cette opération permet globalement de décrire le poids propre ou la pression pneumatique par des charges d'éléments correspondants.
Toutes ces options offrent la possibilité au noyau de calcul d'évaluer des formes anticlastiques ou synclastiques présentant un état d'équilibre des forces pour des géométries planes ou symétriques en rotation. Afin de pouvoir intégrer séparément ou conjointement ces deux types dans un seul environnement de manière réaliste, le calcul vous offre deux possibilités pour décrire les vecteurs d'effort de recherche de forme :
Logiciel de base
La nouvelle génération de logiciels aux éléments finis est utilisée pour le calcul de structures composées de barres, de surfaces et de solides.
Module complémentaire
Le module complémentaire Recherche de forme détermine la forme optimale des barres soumises à des forces axiales et des éléments surfaciques sollicités en traction. La forme est déterminée par l'équilibre entre l'effort axial de la barre ou la contrainte de membrane et les conditions aux limites existantes.
Logiciel principal
Logiciels de calcul de structure pour l'analyse par éléments finis (MEF) de structures planes et spatiales composées de plaques, de voiles, de coques, de barres (poutres), de solides et d'éléments de contact.
Module additionnel
Recherche de forme pour les structures à membrane et à câbles
Module additionnel
Génération de patrons de coupe pour les structures à membrane
Programme autonome
RWIND 2 est un programme (soufflerie numérique) pour la simulation numérique des flux de vent autour de n'importe quelle géométrie de bâtiment avec détermination des charges de vent sur leurs surfaces. Il peut être utilisé comme une application autonome ou avec RFEM et RSTAB pour effectuer des calculs de structure complets.
Programme autonome
Avec RWIND 2, vous disposez d'un programme utilisant une soufflerie numérique pour la simulation numérique des flux de vent.
