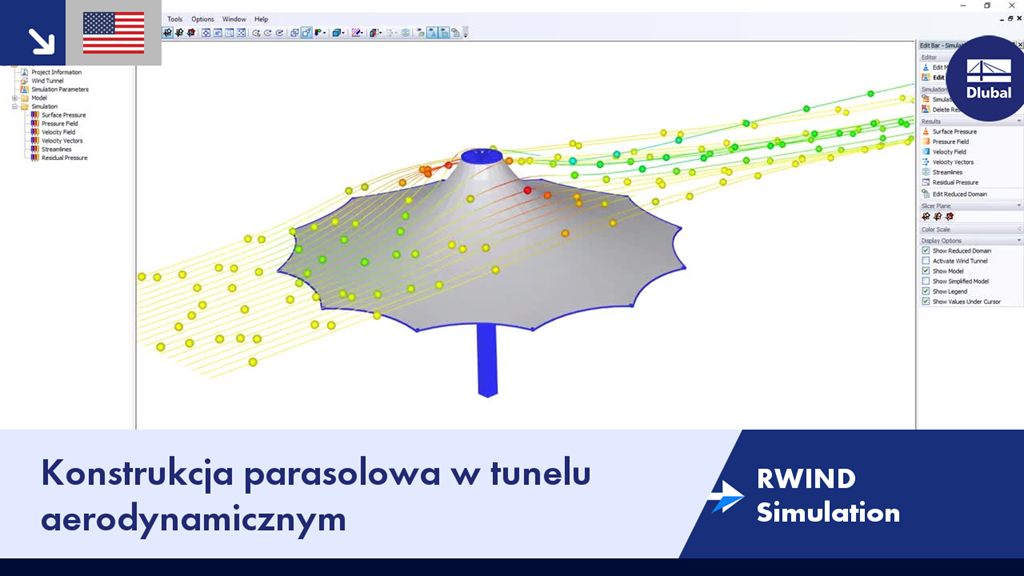

RWIND Simulation to samodzielny program do symulacji CFD przepływu wiatru wokół budynków lub innych obiektów oraz generowania obciążeń wiatrem, czyli sił działających na te obiekty. Napór i ssanie wiatru mogą być importowane jako obciążenia do programów do analizy statyczno-wytrzymałościowej RFEM lub RSTAB.
Ogólne informacje
Wydarzenie
Wydarzenie
Wprowadzenie typu obciążenia Woda stojąca umożliwia symulację oddziaływań deszczu na powierzchnie wielokrotnie zakrzywione, z uwzględnieniem przemieszczeń według analizy dużych odkształceń.
Ten numeryczny proces analizy deszczowej analizuje przypisaną geometrię powierzchni i określa, które składowe wody deszczowej spływają, a które gromadzą się w postaci kałuży (kieszeni wodnych) na powierzchni. Rozmiar kałuży powoduje wówczas odpowiednie obciążenie pionowe do analizy statyczno-wytrzymałościowej.
Funkcja ta jest przeznaczona do analizy w przybliżeniu poziomych geometrii dachów membranowych pod obciążeniem deszczem.
Przejdź do filmu
W porównaniu z modułem dodatkowym RF-FORM-FINDING (RFEM 5), program zawiera:\} do programu RFEM 6 dodano następujące nowe funkcje:
Po aktywowaniu rozszerzenia Form-Finding w Danych ogólnych, efekt znajdowania kształtu jest przypisywany do przypadków obciążeń z kategorią przypadków obciążenia "Sprężenie" w połączeniu z obciążeniami od znajdowania kształtu od pręta, powierzchni i bryły wczytaj katalog. Jest to przypadek obciążenia wstępnego naprężenia. Przekształca się on zatem w analizę znajdowania kształtu dla całego modelu ze zdefiniowanymi w nim wszystkimi elementami prętowymi, powierzchniowymi i bryłowymi. Do znajdowania kształtu odpowiednich elementów prętowych i membranowych dochodzi się w całym modelu za pomocą specjalnych obciążeń w zakresie znajdowania kształtu i regularnych definicji obciążeń. Te obciążenia znajdowania kształtu opisują oczekiwany stan odkształcenia lub siły po wyszukaniu kształtu w elementach. Obciążenia regularne opisują zewnętrzne obciążenie całego układu.
Czy wiesz dokładnie, w jaki sposób przebiega wyszukiwanie kształtu? Po pierwsze, proces znajdowania kształtu przypadków obciążeń z kategorią przypadku obciążenia "Wstępne naprężenie" przesuwa początkową geometrię siatki do optymalnie zrównoważonej pozycji za pomocą iteracyjnych pętli obliczeniowych. W tym celu program wykorzystuje metodę Zaktualizowanej Strategii Odniesienia (URS) opracowaną przez prof. Bletzingera i prof. Ramma. Technologię tę charakteryzują kształty równowagi, które po obliczeniach prawie dokładnie odpowiadają początkowo zadanym warunkom brzegowym (ugięcie, siła i naprężenie wstępne).
Oprócz opisu oczekiwanych sił lub zwisów na elementach, zintegrowane podejście URS umożliwia również uwzględnienie sił regularnych. W całym procesie pozwala to na przykład na opisanie ciężaru własnego lub ciśnienia pneumatycznego za pomocą odpowiednich obciążeń elementów.
Wszystkie te opcje dają rdzeniu obliczeniowemu możliwość obliczania postaci antyklastycznych i synklastycznych, które są w równowadze sił, dla geometrii płaskich lub obrotowo-symetrycznych. Aby możliwe było realistyczne zaimplementowanie obu typów, pojedynczo lub razem w jednym środowisku, w obliczeniach dostępne są dwa sposoby opisania wektorów sił do analizy form-finding:
Program główny
Nowa generacja oprogramowania wykorzystującego MES służy do analizy statyczno -wytrzymałościowej 3D prętów, powierzchni i brył.
Rozszerzenie
Rozszerzenie Form-Finding znajduje optymalny kształt prętów poddanych działaniu sił osiowych i modeli powierzchniowych obciążonych rozciąganiem membranowym. Kształt jest określany na podstawie równowagi między siłą osiową pręta lub naprężeniem membranowym, a istniejącymi warunkami brzegowymi.
Program główny
Oprogramowanie do analizy statyczno-wytrzymałościowej elementów skończonych (MES) płaskich i przestrzennych układów konstrukcyjnych składających się z płyt, ścian, powłok, prętów (belek), brył i elementów kontaktowych
Moduł dodatkowy
Znajdowanie kształtu konstrukcji membranowych i kablowych
Moduł dodatkowy
Generowanie szablonów cięcia dla konstrukcji membranowych
Samodzielny
RWIND 2 to program (cyfrowy tunel aerodynamiczny) do numerycznej symulacji przepływu wiatru wokół budynków o dowolnej geometrii wraz z określeniem obciążeń wiatrem na ich powierzchniach. Może być używany jako samodzielny program albo z programem RFEM lub RSTAB do przeprowadzenia pełnej analizy statyczno-wytrzymałościowej i wymiarowania.
Samodzielny
RWIND 2 to program, który wykorzystuje cyfrowy tunel aerodynamiczny do numerycznej symulacji przepływu wiatru.
