Question :

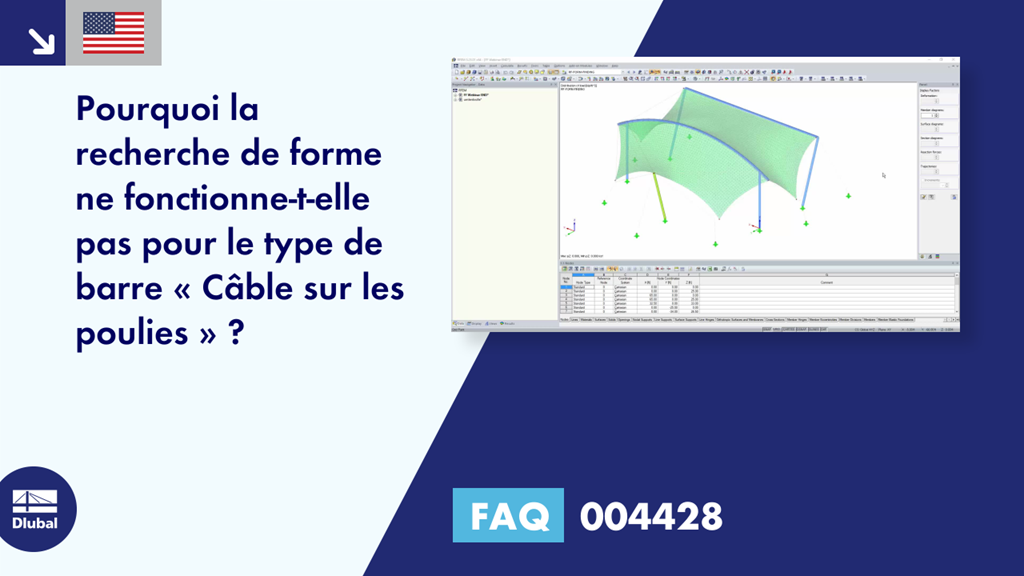

Pourquoi la recherche de forme ne fonctionne-t-elle pas avec le type de barre « Câble sur les galets » ?
Réponse :
Le type de barre « Câble sur les galets » peut uniquement représenter les efforts N et les déplacements u-x dans la direction du câble. Par conséquent, il ne peut pas être combiné pour la recherche de forme, par exemple au bord des surfaces d'une membrane.
Pour plus d'informations, reportez-vous au chapitre 4.17 du manuel en ligne de RFEM 5.
Webinaire
Webinaire
Foire aux questions (FAQ)
Foire aux questions (FAQ)
Le type de charge Formation de poches vous permet de simuler les actions de pluie sur les surfaces à courbure multiple en considérant les déplacements selon l'analyse des grandes déformations.
Ce processus numérique de pluie analyse la géométrie de surface assignée et détermine quelle partie de la pluie s'écoule et quelle partie de la pluie s'accumule pour former des flaques (poches d'eau) sur la surface. La taille de la poche d'eau se traduit par une charge verticale pour le calcul de structure.
Cette fonctionnalité peut par exemple être utilisée pour analyser des géométries de toiture à membrane, presque horizontales soumises à une charge de pluie.
Accéder à la vidéo explicative
Par rapport au module additionnel RF-FORM-FINDING (RFEM 5), les nouvelles fonctionnalités suivantes ont été ajoutées au module complémentaire Recherche de forme pour RFEM 6 :
Une fois que vous avez activé le module complémentaire Recherche de forme dans les données de base, un effet de recherche de forme est assigné aux cas de charge de catégorie « Précontrainte » en association avec les charges de recherche de forme provenant de la barre, de la surface et du solide. Il s'agit d'un cas de charge de précontrainte. Cela se transforme en une analyse de recherche de forme pour l'ensemble du modèle avec tous les éléments de barre, de surface et de volume qui y sont définis. La mise en forme des barres et éléments de membrane pertinents au milieu du modèle global est obtenue à l'aide de charges de recherche de forme spéciales et de définitions de charges régulières. Ces charges de recherche de forme décrivent l'état de déformation ou de force attendu après la recherche de forme dans les éléments. Les charges régulières décrivent la charge externe sur l'ensemble du système.
Savez-vous exactement comment la recherche de forme est effectuée ? Tout d'abord, le processus de recherche de forme des cas de charge avec la catégorie de cas de charge « Précontrainte » déplace la géométrie de maillage initiale vers une position d'équilibre optimale au moyen de boucles de calcul itératives. Pour effectuer cette opération, le logiciel utilise la méthode URS (Updated Reference Strategy) du Professeur Bletzinger et du Professeur Ramm. Cette solution technologique se définit par l'équilibre de formes correspondant presque entièrement aux conditions limites de recherche de forme initialement déterminées suite au calcul (affaissement, force, précontrainte).
Outre la description pure associée à la formation de flèches ou d'efforts souhaités sur les éléments à former, la méthode URS repose aussi entièrement sur la considération d'efforts réguliers. Cette opération permet globalement de décrire le poids propre ou la pression pneumatique par des charges d'éléments correspondants.
Toutes ces options offrent la possibilité au noyau de calcul d'évaluer des formes anticlastiques ou synclastiques présentant un état d'équilibre des forces pour des géométries planes ou symétriques en rotation. Afin de pouvoir intégrer séparément ou conjointement ces deux types dans un seul environnement de manière réaliste, le calcul vous offre deux possibilités pour décrire les vecteurs d'effort de recherche de forme :
