Pytanie:

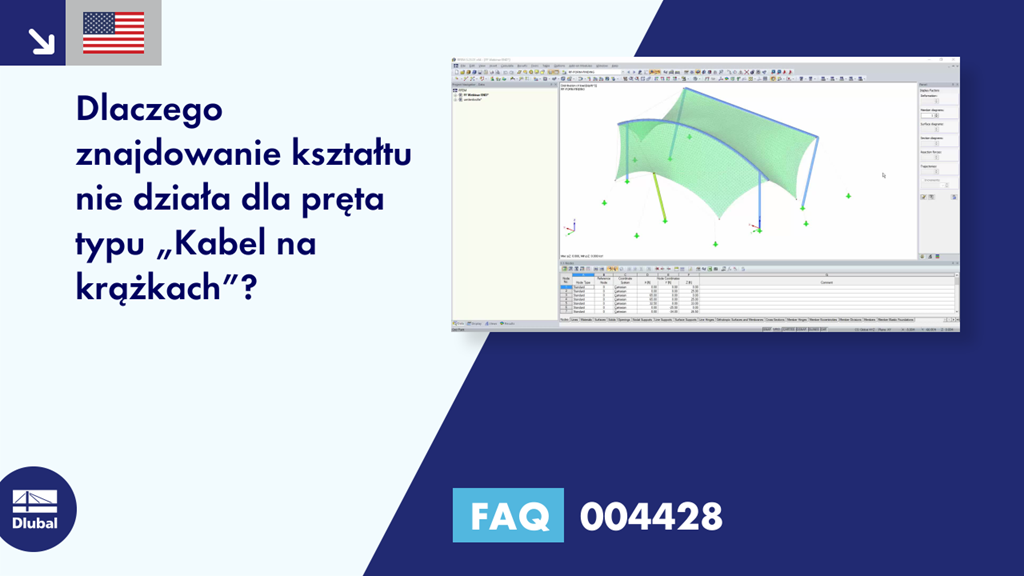

Dlaczego znajdowanie kształtu nie działa dla pręta typu „Kabel na krążkach”?
Odpowiedź:
Typ pręta „Kabel na krążkach” może opisywać tylko siły N i przemieszczenia u‑x w kierunku liny. Z tego względu nie można jej łączyć ze względu na znajdowanie kształtu, na przykład na krawędziach powierzchni membranowych.
Patrz również rozdział 4.17 instrukcji online programu RFEM 5.
