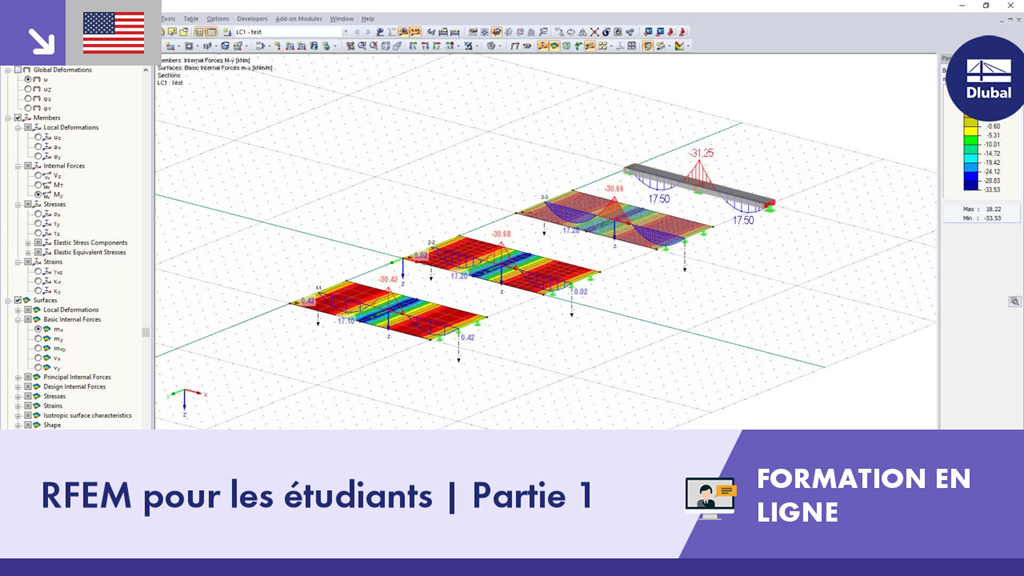

Cette formation en ligne gratuite sur RFEM pour les étudiants présente les principales fonctionnalités et options de modélisation à l'aide d'exemples pratiques.
Cet enregistrement a été réalisé le mar 9 juin 2020.
Contenu :
00:00:00 Salutation
00:04:15 Principes de base de la MEF
00:12:15 Présentation de RFEM
00:32:15 Exemple introductif : plaque continue
01:33:15 Théorie des plaques
01:50:45 Analyse de stabilité : Cas Euler 1
02:21:00 Portique encastré
02:30:30 Questions et discussion
Webinaire
Webinaire
Foire aux questions (FAQ)
