Question :

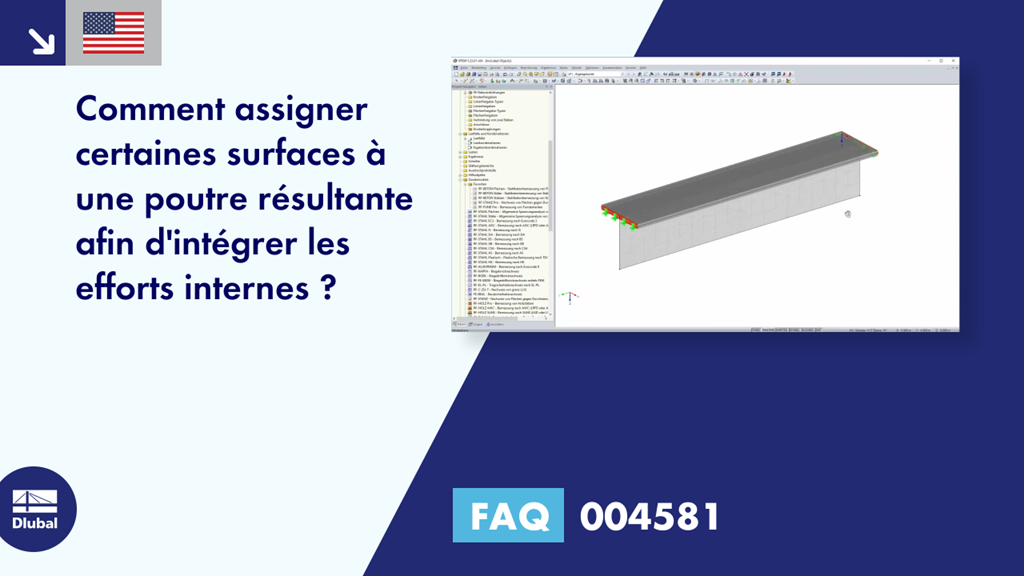

Comment assigner certaines surfaces à une poutre résultante afin d'intégrer les efforts internes ?
Réponse :
Dans les paramètres de détail de la poutre résultante respective, vous pouvez préciser quels objets (barres, surfaces ou solides) doivent être considérés par cette poutre résultante.
Par exemple, si un résultat inattendu s'affiche pour la poutre résultante, vous devez vérifier dans cette boîte de dialogue si la zone d'intégration a été définie correctement pour les objets.
