Pytanie:

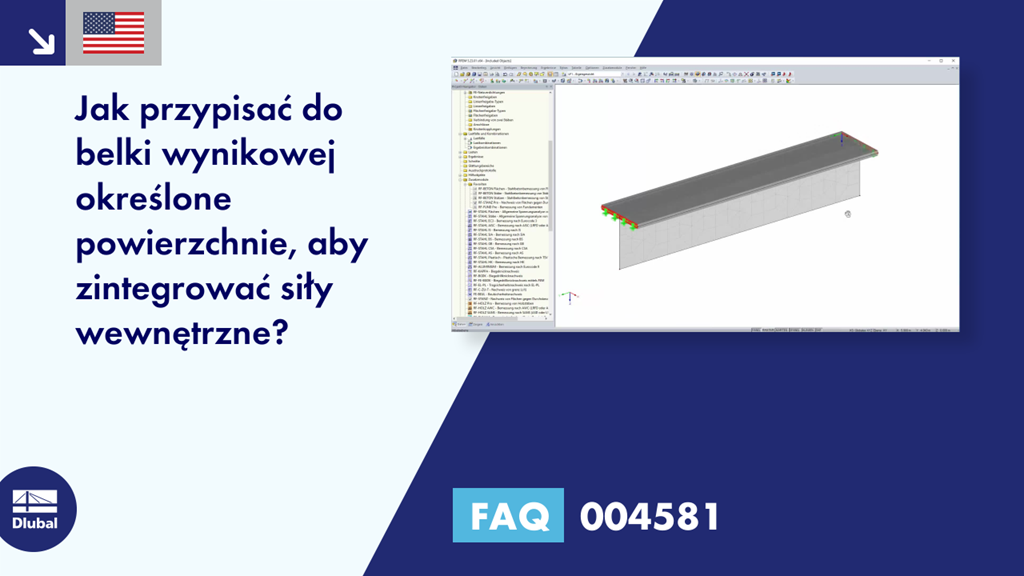

Jak przypisać do belki wynikowej określone powierzchnie, aby zintegrować siły wewnętrzne?
Odpowiedź:
W ustawieniach szczegółowych odpowiedniej belki wynikowej można określić, które obiekty (pręty, powierzchnie lub bryły) mają być uwzględniane przez tę belkę wynikową.
Na przykład, jeżeli wyświetlany jest nieoczekiwany wynik dla belki wynikowej, w tym oknie dialogowym należy sprawdzić, czy obszar całkowania został prawidłowo ustawiony dla obiektów.
