Question :

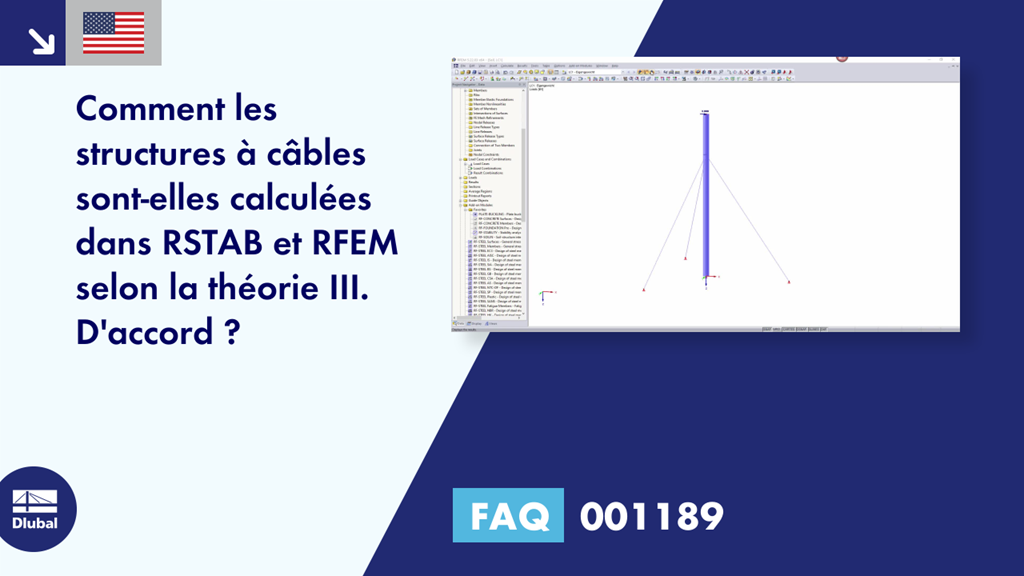

Comment les structures de câbles sont-elles analysées selon l'analyse des grandes déformations dans RSTAB?
Réponse :
Si vous calculez une structure avec des poutres, des poteaux et des câbles, RSTAB prend en compte l'analyse des grandes déformations (théorie des câbles) pour les câbles uniquement. Les câbles ne peuvent absorber que la tension; ils échouent en cas d'efforts axiaux négatifs.
Le type de barre « Câble » a pour effet que le calcul est effectué selon l'analyse des grandes déformations afin que les chaînes de câble ne causent pas de rupture, comme ce serait le cas pour une disposition « barre de traction sur barre de traction ». Il s'agit de la différence majeure par rapport au type de barre « Traction ». Ainsi, les câbles sont automatiquement calculés selon l'analyse des grandes déformations, en considérant les efforts longitudinaux et transversaux.
Les barres de traction et les câbles ont chacun une rigidité dans la direction longitudinale, les câbles ayant en outre une rigidité idéale assignée dans la direction transversale. il s'agit de 1/200 de la rigidité dans la direction longitudinale. Cette rigidité est nécessaire pour calculer une chaîne de câble.
Afin de déterminer correctement la ligne de flèche des câbles déformés, il est nécessaire de modéliser plusieurs barres de câble de connexion (une chaîne de câble). Si cette division n'est pas définie, la ligne de flèche du câble ne sera pas déterminée. Ainsi, les résultats ne sont pas plausibles.
