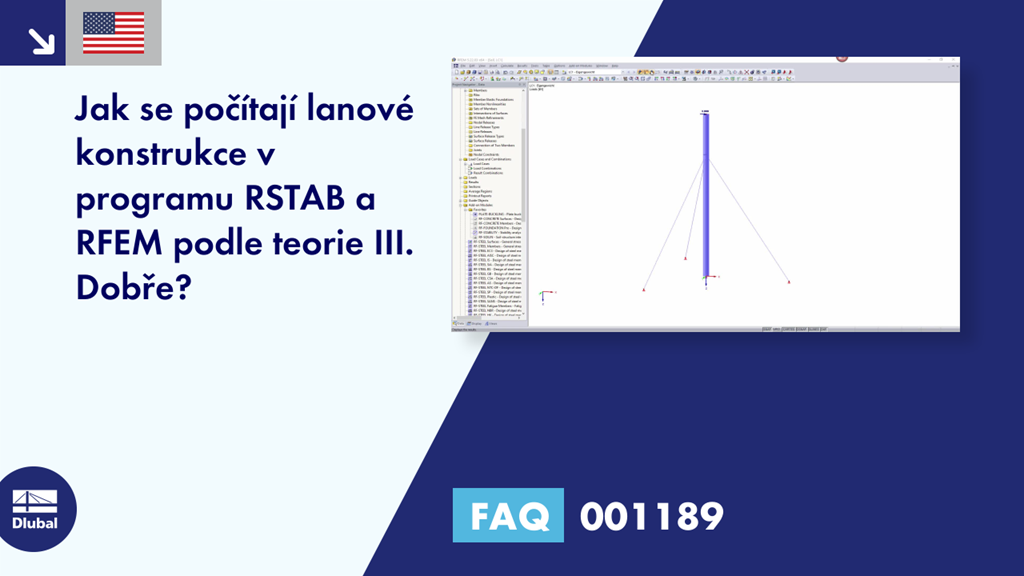

[EN] FAQ 001189 | Jak probíhá analýza lanových konstrukcí podle rozsáhlých deformačních analýz v programu RSTAB?

Naučte se jednoduše pracovat s programy Dlubal Software

  • Dlubal Software | Videa

Video

První kroky s programem RFEM

První kroky

Nabízíme tipy a tipy, jak začít se základním programem RFEM.

1. prosince 2017

001833

Markus Baumgärtel

Chcete-li sledovat toto video, přijměte prosím marketingové cookies.

Dotaz

Jak probíhá analýza lanových konstrukcí podle rozsáhlých deformačních analýz v programu RSTAB?

Odpověď

Při posouzení konstrukce s nosníky, sloupy a lany zohlední RSTAB velkou deformaci (lana) jen u kabelů. Kabely mohou pouze absorbovat napětí; v případě záporných normálových sil selže.

Typ prutu "Lano" má za následek, že výpočet se provádí na základě velkého posouzení deformace, takže lanové řetězy nevede k porušení, jako by bylo u sestavy tahového prutu na tahovém prutu. To je hlavní rozdíl v typu prutu 'Tahový prut'. Kabely se tak počítají automaticky podle velké deformace při zohlednění podélných a příčných sil.

Tahové pruty a lana vykazují tuhost v podélném směru a navíc mají lano také příčnou tuhost v příčném směru. Jedná se o 1/200 tuhosti v podélném směru. Tato tuhost je nezbytná pro výpočet lanového řetězu.

Pro správné posouzení lana přetvoření lan konstrukce je třeba modelovat několik prutů (lano). Pokud toto dělení chybí, linii příčného lana se nezjistí. Výsledky tak nejsou hodnověrné.
