Question :

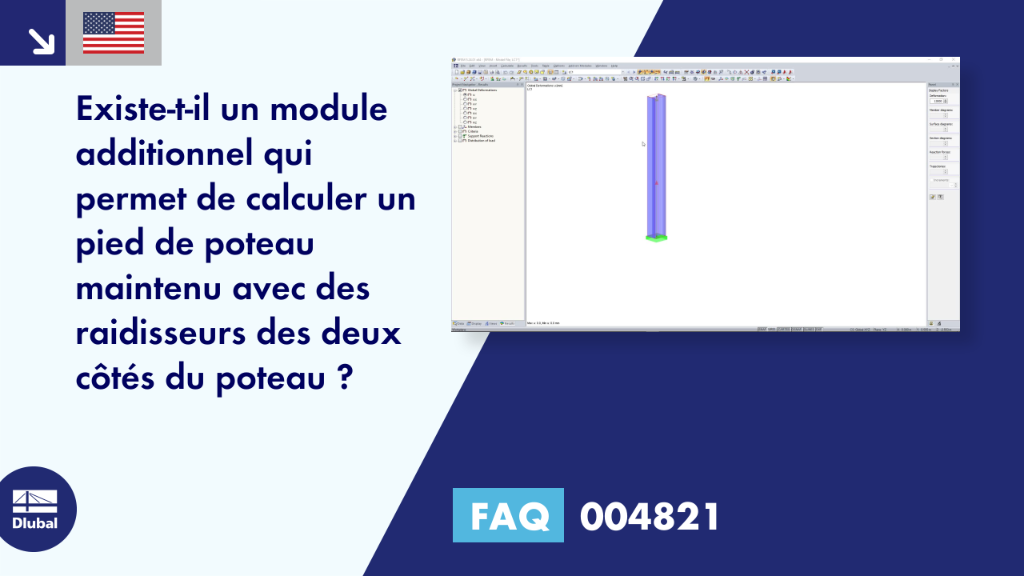

Est-il possible de calculer un pied de poteau maintenu avec des raidisseurs des deux côtés du poteau dans l'un des modules additionnels de RFEM/RSTAB ?
Réponse :
Oui, un pied de poteau maintenu avec des raidisseurs latéraux peut être calculé à l'aide du module additionnel RF-/JOINTS Steel - Column Base.
Il est nécessaire de sélectionner la catégorie et le type d'assemblage dans la fenêtre « 1.1 Données de base » (voir la figure ci-contre).
