Question :

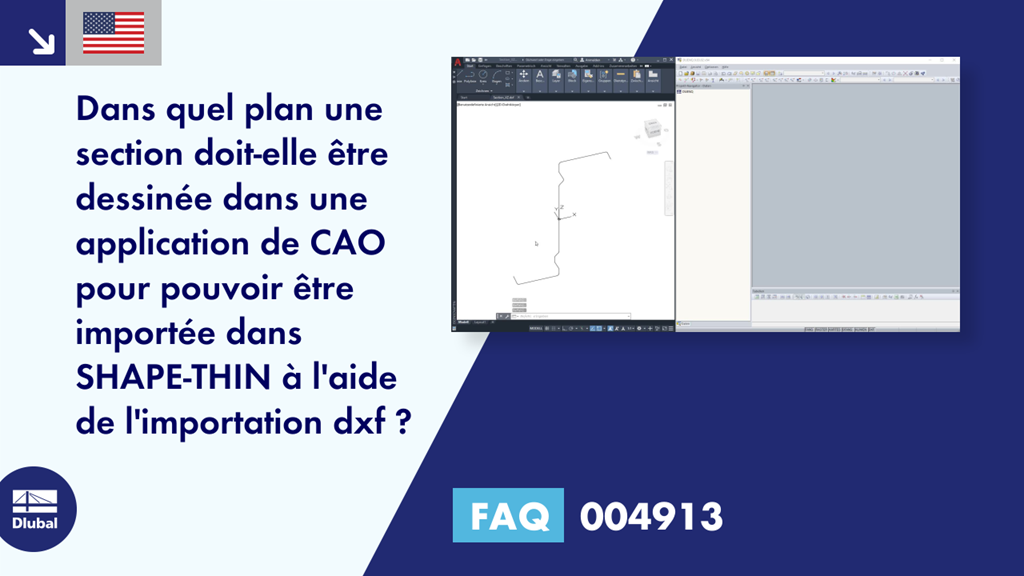

Dans quel plan une section doit-elle être dessinée dans une application de CAO pour pouvoir être importée dans SHAPE-THIN à l'aide de l'importation dxf ?
Réponse :
Lors de l'importation dxf, seuls les objets situés dans le plan XY sont importés. Par conséquent, il est nécessaire de tracer la section dans le plan XY dans l'application de CAO. La Figure 01 montre une section située dans le plan XZ ainsi que le résultat de l'importation de cette section dans SHAPE-THIN.
La section se trouvant dans le plan XY est importée dans SHAPE-THIN comme souhaité (Figure 02).
