FAQ 004913 | W której płaszczyźnie rysunkowej należy narysować przekrój w aplikacji CAD, aby ...

Pytanie:

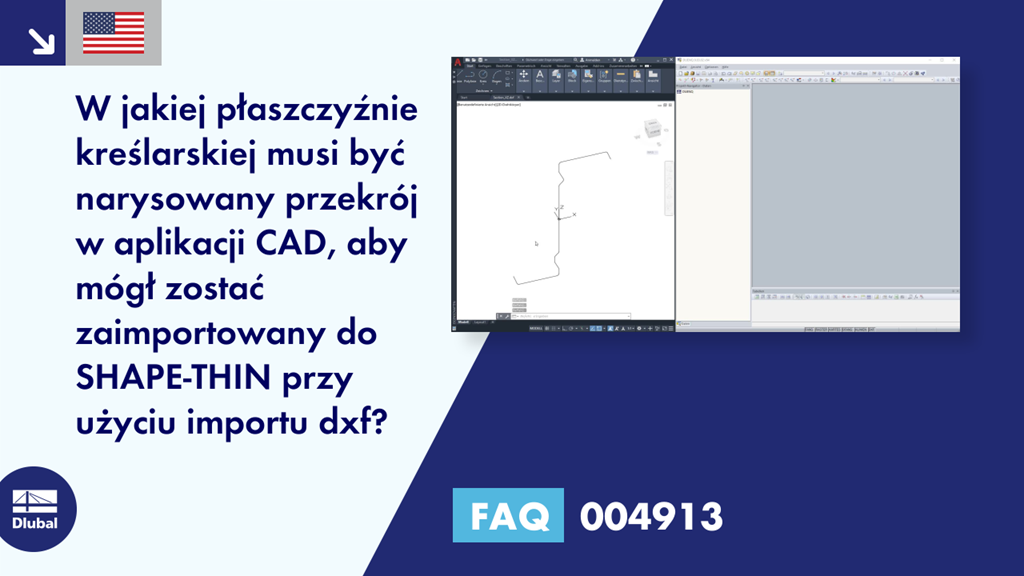

W jakiej płaszczyźnie kreślarskiej musi być narysowany przekrój w aplikacji CAD, aby mógł zostać zaimportowany do SHAPE‑THIN przy użyciu importu dxf?

Odpowiedź:
Podczas importu dxf importowane są tylko obiekty leżące w płaszczyźnie XY. Dlatego konieczne jest narysowanie przekroju w płaszczyźnie XY w aplikacji CAD. Rysunek 01 przedstawia przekrój leżący w płaszczyźnie XZ oraz importowany wynik tego przekroju w SHAPE-THIN.

Przekrój leżący w płaszczyźnie XY jest importowany do SHAPE-THIN zgodnie z potrzebami (zdjęcie 02).
