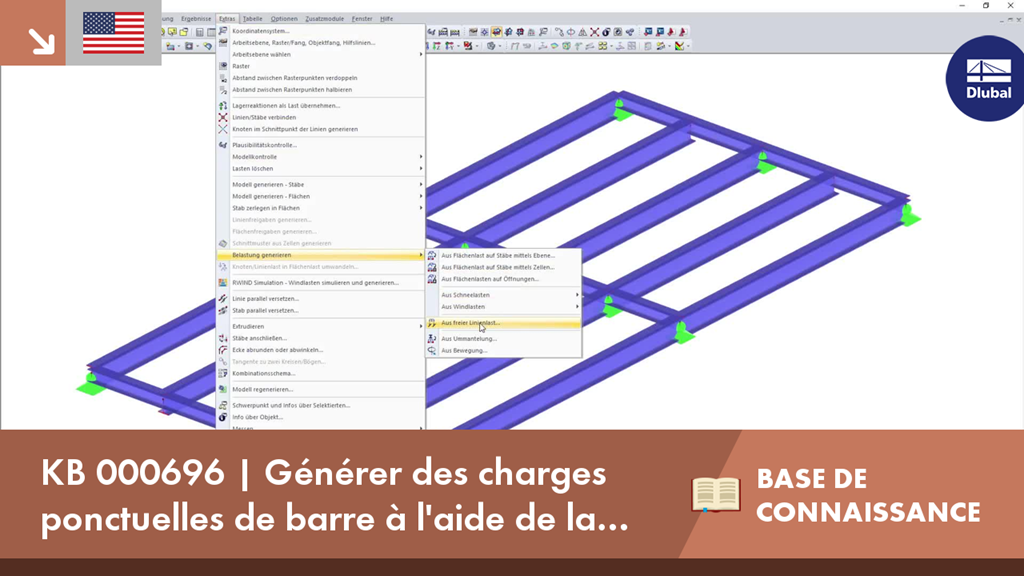

Les éléments structuraux d'un bâtiment réel ne sont pas tous inclus dans un modèle de structure. A titre d'exemple, nous allons observer un tuyau qui longe une plateforme d’échafaudage en acier. La charge du tuyau serait transférée en tant que charge concentrée sur la poutre en-dessous. Pour éviter d'avoir à diviser manuellement les parties correspondantes de la charge, vous pouvez accéder au générateur de charges « De la charge linéique libre... » sous « Outils » → « Générer les charges ».
