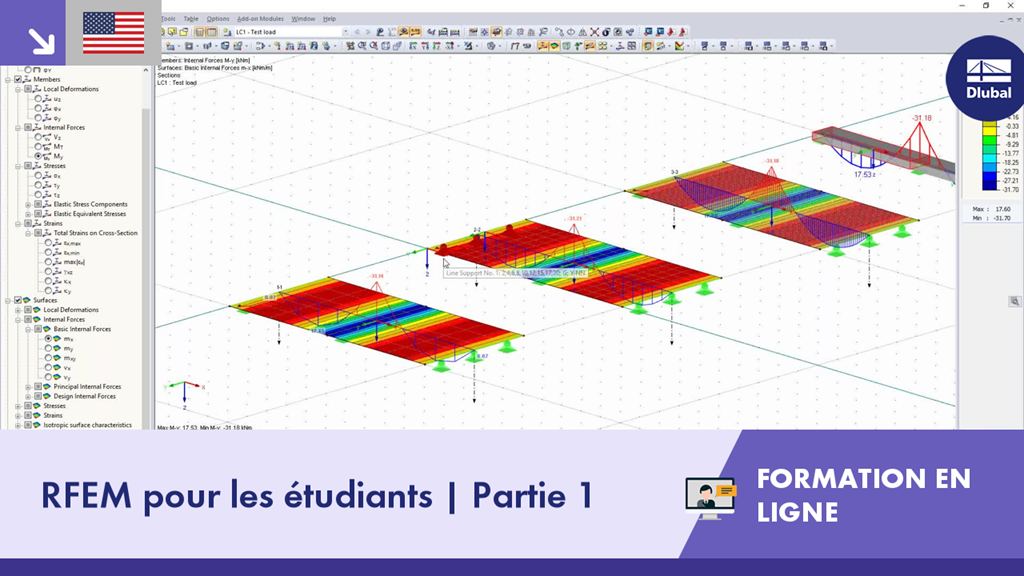

Cette formation en ligne gratuite sur RFEM pour les étudiants présente les principales fonctionnalités et options de modélisation à l'aide d'exemples pratiques.
Cet enregistrement a été réalisé le mar 13 avril 2021.
Contenu :
00:00:00 Salutation
00:07:10 Principes de base de la MEF
00:14:15 Présentation de RFEM
00:41:40 Exemple introductif : plaque continue
01:23:45 Théorie des plaques
01:34:25 Analyse de stabilité : Cas Euler 1
02:02:25 Portique encastré
02:23:25 Questions et discussion
