Si un modèle en béton armé est affiché sous forme de structure mixte composée d'éléments surfaciques et filaires, différents modules sont utilisés pour les vérifications et les analyses.

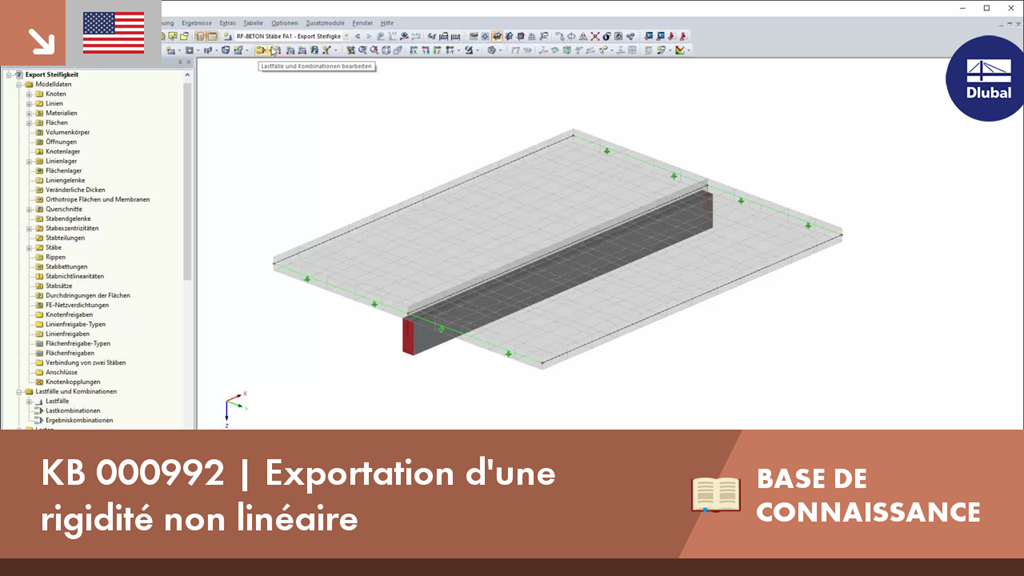

KB 000992 | Exportation d'une rigidité non linéaire
Liens
Avez-vous des questions ?
Base de connaissance
Longueur: 00:01:01 min
Foire aux questions (FAQ)
Longueur: 00:00:48 min
Longueur: 00:01:00 min
Longueur: 00:00:50 min
Longueur: 00:00:55 min
Longueur: 00:01:43 min
Longueur: 00:00:56 min
Longueur: 00:00:50 min
Longueur: 00:00:43 min
Si un modèle en béton armé est affiché sous forme de structure mixte composée d'éléments surfaciques et filaires, différents modules sont utilisés pour les vérifications et les analyses.
Une nervure en béton armé surmontée d'un mur en maçonnerie est susceptible d'être sous-dimensionnée si la performance structurale de la maçonnerie n'est pas correctement considéré et si la connexion entre le mur de maçonnerie et la retombée de poutre n'est pas modélisée avec une précision suffisante. Ce problème est examiné dans le présent article, qui détaille les options de modélisation possibles pour une telle structure. Dans cet exemple, l'armature est déterminée uniquement à partir des efforts internes et sans aucune armature minimale secondaire.
Différentes possibilités sont disponibles pour calculer la déformation de l'état fissuré. RFEM fournit une méthode analytique selon la DIN EN 1992-1-1 7.4.3 et une analyse physique non linéaire. Ces deux méthodes ont des caractéristiques différentes et peuvent être plus ou moins adaptées selon les circonstances. Cet article donne un aperçu des deux méthodes de calcul.
Bei der Bemessung von Stahlbetonbauteilen nach EN 1992‑1‑1 [1] sind nichtlineare Verfahren der Schnittgrößenermittlung für die Grenzzustände der Tragfähigkeit und Gebrauchstauglichkeit möglich. Dabei werden die Schnittgrößen und Verformungen unter Berücksichtigung des nichtlinearen Schnittgrößen-Verformungs-Verhaltens bestimmt. Die Berechnung der Spannungen und Dehnungen im gerissenen Zustand liefert in der Regel Durchbiegungen, die deutlich über den linear ermittelten Werten liegen.
Vous avez des sections de poteau individuelles ou des géométries de voile angulaires pour lesquelles vous avez besoin d'une vérification de la résistance au poinçonnement ?
Aucun problème. Dans RFEM 6, vous pouvez effectuer des vérifications de la résistance au poinçonnement non seulement pour les sections rectangulaires et circulaires, mais aussi pour toute autre forme de section.
Le module complémentaire Vérification du béton vous offre la possibilité d'effectuer une vérification simplifiée de la résistance au feu selon l'EN 1992-1-2 pour les poteaux (Chapitre 5.3.2) et les poutres (Chapitre 5.6).
Les méthodes suivantes sont disponibles pour la vérification simplifiée de la résistance au feu :
- Poteaux : Dimensions minimales des sections rectangulaires ou circulaires selon le tableau 5.2a et l'équation 5.7 pour le calcul de la durée d'exposition au feu
- Poutre : Dimensions minimales et distance de l'axe selon les tableaux 5.5 et 5.6
Vous pouvez déterminer les efforts internes pour la vérification de la résistance au feu de deux méthodes.
- 1 Dans ce cas, les efforts internes de la situation de projet accidentelle sont directement inclus dans le calcul.
- 2 Les efforts internes pour le calcul à température normale sont réduits à l'aide du facteur Eta,fi (ηfi) et sont ensuite utilisés dans la vérification de la résistance au feu.
De plus, il est possible de modifier la distance de l'axe selon l'Éq 5,5.
Le module complémentaire Vérification du béton vous permet d'effectuer la vérification à la fatigue des barres et des surfaces selon le chapitre 6.8 de l'EN 1992-1-1.
Pour la vérification à la fatigue, deux méthodes de calcul peuvent être sélectionnées dans les configurations de calcul :
- Méthode de calcul 1 : Calcul simplifié selon 6.8.6 et 6.8.7(2) : Le calcul simplifié est appliqué pour les combinaisons d'actions fréquentes selon l'EN 1992-1-1, 6.8.6(2) et l'EN 1990, Éq.(6.15b) avec les charges de trafic appropriées à l'état limite de service. L'étendue de contrainte maximale selon 6.8.6 est vérifiée pour l'acier de béton armé. La contrainte de compression du béton est déterminée à l'aide des contraintes supérieures et inférieures admissibles selon 6.8.7(2).
- Méthode de calcul 2 : Calcul de la contrainte équivalente vis à vis de l'endommagement selon 6.8.5 et 6.8.7(1) (vérification à la fatigue simplifiée) : La vérification à l'aide des étendues de contrainte équivalentes vis-à-vis de l'endommagement est effectuée pour la combinaison de fatigue selon l'EN 1992-1-1, 6.8.3, Éq. (6,69) avec l'action cyclique Qfat spécifiquement définie.
Dans le module complémentaire Vérification du béton, vous pouvez effectuer des analyses sismiques pour les barres en béton armé selon l'EC 8. Celui-ci inclut les fonctionnalités suivantes :
- Configurations pour l'analyse sismique
- Différenciation entre les classes de ductilité DCL, DCM, DCH
- Possibilité de transférer le coefficient de comportement de l'analyse dynamique
- Vérification de la valeur limite du coefficient de comportement
- Vérifications de la capacité des « Poteau fort - poutre faible »
- Règles pour la vérification de la ductilité en courbure
- Règles pour la ductilité locale.
Lors du passage de la définition manuelle des zones d'armatures à une disposition automatique d'armatures selon le Tableau 1.4, le résultat du calcul de déformation change même si l'armature de base n'a pas été modifiée. Pourquoi ?
Lorsque je compare l'analyse des déformations dans les modules RF-CONCRETE et un autre logiciel de calcul, je constate que les résultats sont différents. Pourquoi ?
Est-il possible de définir des paramètres pour le calcul du retrait et du fluage dans RF-CONCRETE Members ?
Puis-je simuler l'état fissuré d'une section en béton pour une poutre en flexion avec le modèle de matériau « Isotrope non linéaire élastique 1D » ?
Pourquoi ai-je une si petite quantité d'armatures pour la poutre renversée ? La quantité d'armatures pour les poutres en retombée est considérablement plus importante.
Comment puis-je afficher la déformation verticale d'un poteau à l'état II ? Je ne trouve pas ce paramètre pour la vérification à l'état limite de service.
