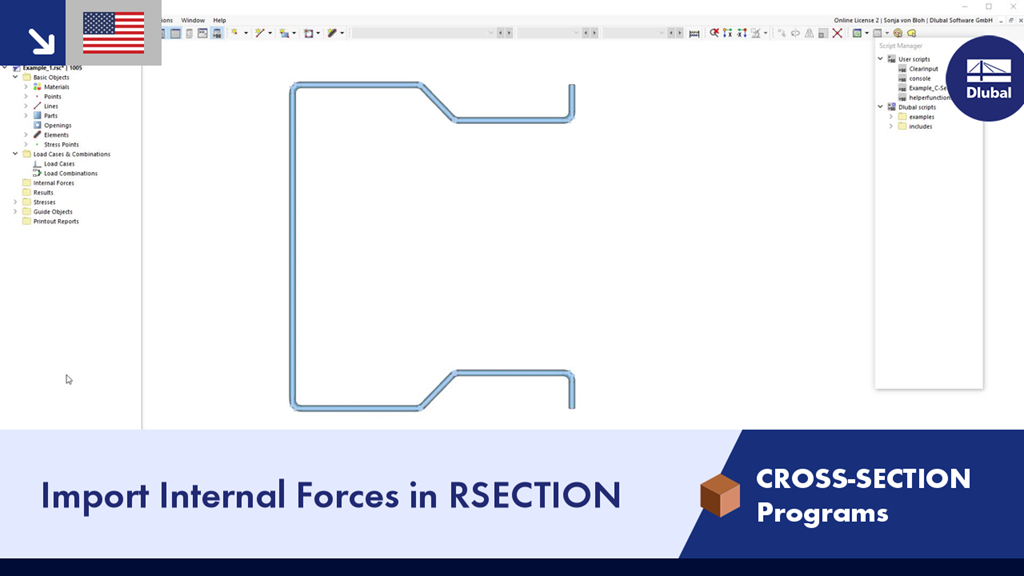

Cette vidéo montre comment importer les efforts internes dans RSECTION. Outre la définition manuelle des efforts internes, RSECTION offre la possibilité d'importer les efforts internes depuis RSTAB ou RFEM.
Dans RSECTION, vous devez d'abord créer un cas de charge avant de pouvoir importer les efforts internes. De plus, vous devez avoir enregistré le fichier RSTAB ou RFEM correspondant avec les résultats. Dans la boîte de dialogue « Importer les efforts internes », vous pouvez ensuite sélectionner le modèle source et l'emplacement ainsi que le cas de charge ou la combinaison de charges à partir duquel importer les efforts internes.
Importation des efforts internes dans RSECTION 1
Lors d'une vérification selon l'EN 1993-1-1, il est possible d'afficher graphiquement un mode propre pour le flambement par distorsion d'une section et pour les sections RSECTION également.
Le mode propre peut également être sortie dans RSECTION 1 pour les sections de bibliothèque.
La boîte de dialogue « Modifier la section » permet d'afficher les modes de flambement selon la méthode des bandes finies (FSM) comme graphique tridimensionnel.
- La vérification de cinq types de systèmes résistants aux forces sismiques (SFRS) comprend les portiques spéciaux résistants à la flexion (SMF), les portiques intermédiaires résistants à la flexion (IMF), les portiques ordinaires résistants à la flexion (OMF), les portiques à contreventement concentrique ordinaire (OCBF) et les portiques à contreventement concentrique spéciaux (SCBF )
- Vérification de la ductilité des rapports largeur-épaisseur pour les âmes et les semelles
- Calcul de la résistance et de la rigidité requises pour le contreventement de stabilité des poutres
- Calcul de l'espacement maximal pour le contreventement de stabilité des poutres
- Calcul de la résistance requise aux emplacements des articulations pour le contreventement de stabilité des poutres
- Calcul de la résistance requise du poteau avec l'option permettant de négliger tous les moments fléchissants, le cisaillement et la torsion pour l'état limite de sur-résistance
- Vérification des rapports d'élancement des poteaux et des contreventements
Le résultat de l'analyse de sismicité est divisé en deux sections : les exigences pour les barres et les exigences pour les assemblages.
Les « exigences pour la sismicité » incluent la résistance requise en flexion et la résistance au cisaillement requise de l'assemblage poutre-poteau pour les portiques résistants à la flexion. Elles sont répertoriées dans l'onglet « Assemblage de portiques résistants à la flexion par barre ». Pour les portiques contreventés, la résistance en traction requise de l'assemblage et la résistance en compression requise de l'assemblage du contreventement sont répertoriées dans l'onglet « Assemblage de contreventement par barre ».
Le logiciel affiche les vérifications effectuées dans des tableaux. Les détails de vérification affichent clairement les formules et les références à la norme.
