Le bâtiment commercial à l'esthétique sophistiquée construit dans la ville allemande de Dunningen se compose de deux halls utilisés pour la production et le stockage, s'étendant sur une superficie d'environ 4 056 m², et comprend une structure solide de deux étages couvrant 8 611 m².
Le projet client a été converti dans RFEM 6 pour la vidéo de présentation. Dans la vidéo, vous pouvez voir le travail avec le modèle dans le programme ainsi que les résultats de déformation réels.

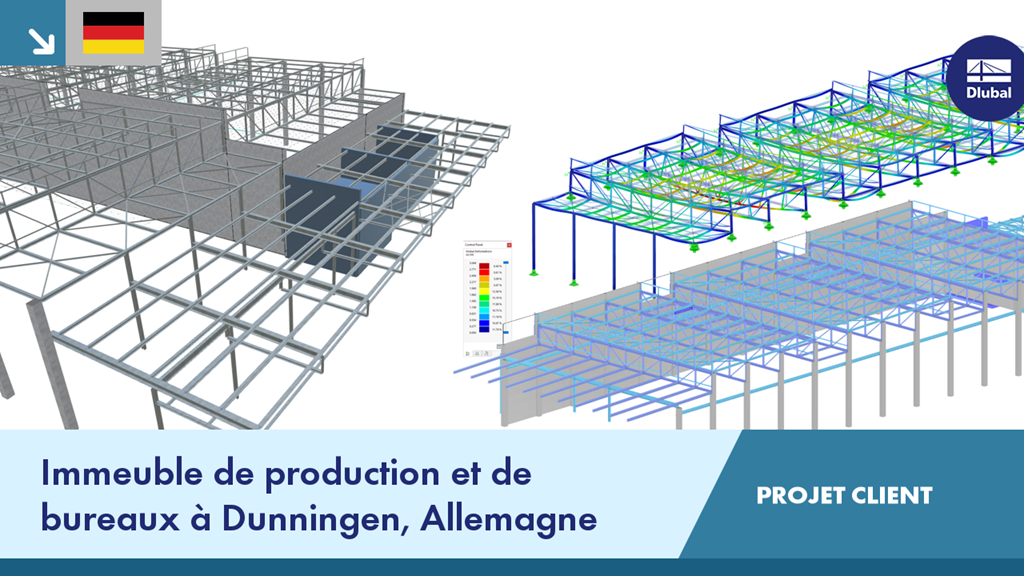

CP 001238 | Immeuble de production et de bureaux à Dunningen, Allemagne
Le coefficient θ est calculé comme suit : $$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r}{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
La boîte de dialogue « Modifier la section » permet d'afficher les modes de flambement selon la méthode des bandes finies (FSM) comme graphique tridimensionnel.
- La vérification de cinq types de systèmes résistants aux forces sismiques (SFRS) comprend les portiques spéciaux résistants à la flexion (SMF), les portiques intermédiaires résistants à la flexion (IMF), les portiques ordinaires résistants à la flexion (OMF), les portiques à contreventement concentrique ordinaire (OCBF) et les portiques à contreventement concentrique spéciaux (SCBF )
- Vérification de la ductilité des rapports largeur-épaisseur pour les âmes et les semelles
- Calcul de la résistance et de la rigidité requises pour le contreventement de stabilité des poutres
- Calcul de l'espacement maximal pour le contreventement de stabilité des poutres
- Calcul de la résistance requise aux emplacements des articulations pour le contreventement de stabilité des poutres
- Calcul de la résistance requise du poteau avec l'option permettant de négliger tous les moments fléchissants, le cisaillement et la torsion pour l'état limite de sur-résistance
- Vérification des rapports d'élancement des poteaux et des contreventements
Le résultat de l'analyse de sismicité est divisé en deux sections : les exigences pour les barres et les exigences pour les assemblages.
Les « exigences pour la sismicité » incluent la résistance requise en flexion et la résistance au cisaillement requise de l'assemblage poutre-poteau pour les portiques résistants à la flexion. Elles sont répertoriées dans l'onglet « Assemblage de portiques résistants à la flexion par barre ». Pour les portiques contreventés, la résistance en traction requise de l'assemblage et la résistance en compression requise de l'assemblage du contreventement sont répertoriées dans l'onglet « Assemblage de contreventement par barre ».
Le logiciel affiche les vérifications effectuées dans des tableaux. Les détails de vérification affichent clairement les formules et les références à la norme.
Le modèle de bâtiment est calculé en deux phases :
- Calcul 3D global de l'ensemble du modèle, dans lequel les planchers sont modélisées en tant que plan rigide (diaphragme) ou en tant que plaque en flexion
- Calcul 2D local des différents planchers
Les résultats des poteaux et des voiles du calcul 3D et les résultats des dalles du calcul 2D sont combinés dans un seul modèle après le calcul. Il n'est donc pas nécessaire de basculer entre le modèle 3D et les différents modèles 2D des planchers. L'utilisateur ne travaille qu'avec un seul modèle, gagne un temps précieux et évite les erreurs éventuelles lors de l'échange manuel de données entre le modèle 3D et les différents modèles 2D des planchers.
Les surfaces verticales du modèle peuvent être divisées en voiles de cisaillement et en poutres-voiles. Le logiciel génère automatiquement des barres de résultat internes à partir de ces objets de mur, de sorte qu'ils puissent ensuite être utilisés selon la norme souhaitée dans la Vérification du béton pour .
