Dlubal RFEM 5 & RSTAB 8 - Considération des effets de glissement dans les profils paramétriques de bois

Trucs & Astuces

Dans la conception de bois, les poutres sont souvent constituées de plusieurs éléments en bois . Les différents éléments peuvent être reliés par la colle, des clous, des boulons ou des chevilles . Un assemblage par colle doit être considéré comme rigide. Dans le cas d’attache avec pour type de joint cheville ( joint coulissant ), les propriétés de section des éléments assemblés ne sont pas pleinement appliquées .

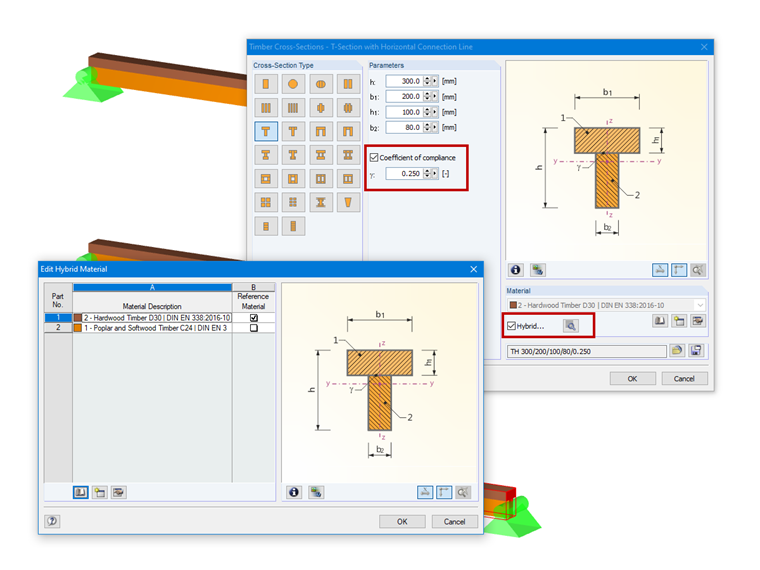

Dans RFEM 5 et RSTAB 8, il est possible d'envisager la considération du glissement entre les éléments constituant la poutre caisson. Cela se fait en entrant le gamma du facteur de réduction, qui peut être déterminé au moyen de la «méthode gamma», par exemple selon la norme EN 1995-1-1 ( annexe B ) ou DIN 1052:2008 (8.6.2) . Ce facteur tient compte d'une réduction des composants du théorème des axes parallèles des pièces de section à partir de laquelle il en résulte une rigidité efficace à la flexion.

En outre, il est possible d'affecter différents matériaux aux sections de barre. Pour cela, sélectionnez l'option « hybride », puis sélectionnez l'une de ces matériaux comme matériau de référence pour la détermination des propriétés idéales de section.
