V dřevěných stavbách jsou často nosníky složeny z více dřevěných dílů. Spojování jednotlivých dílů bývá provedeno pomocí lepidla, hřebíků, vrutů, kolíků či vodících čepů. Spojení lepením je považováno za tuhé. U spojení například kolíkovým spojovacím prostředkem je spojení považováno za poddajné a parametry průřezů jednotlivých složených dílů nemohou být použity.

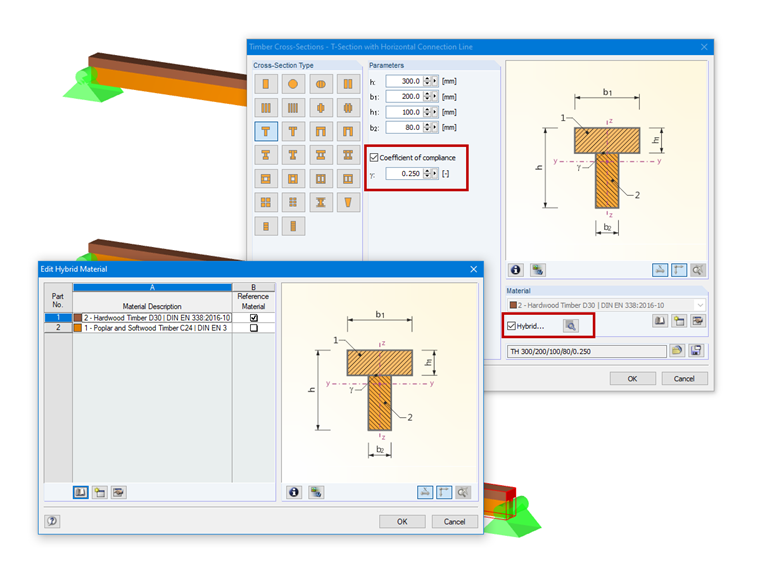

V programech RFEM 5 a RSTAB 8 je možné zohlednit poddajnost spoje v jednotlivých vrstvách u složených dřevěných průřezů. To je možné díky zadání redukčního součinitele Gamma, který se stanovuje „Gamma metodou“ například podle DIN 1052:2008 (8.6.2) nebo podle EN 1995‑1‑1 (Příloha „B“). Přes tento součinitel je zohledněna redukce členů Steinerovy věty pro jednotlivé díly ve výpočtu účinné ohybové tuhosti.

Navíc je možné jednotlivým průřezům přiřadit různé materiály. To je možné pomocí volby „Hybridní...“, přičemž zvolíme jeden materiál jako referenční pro stanovení ideálních průřezových charakteristik.

Autor

Dipl.-Ing. (FH) Gerhard Rehm

Dipl.-Ing. (FH) Gerhard Rehm

Vývoj produktů a péče o zákazníky

Ing. Rehm se podílí na vývoji programů pro dřevěné konstrukce a zajišťuje technickou podporu zákazníkům.

Klíčová slova

Dřevěné složené průřezy Poddajnost Metoda Gama Spřažené nosníky
