Définition de l’échec d’appui

Trucs & Astuces

Les appuis agissant seulement sous compression ou sous traction peuvent être définis comme des appuis non-linéaires dans RFEM et RSTAB. Il n’est pas toujours facile de sélectionner une non-linéarité correcte pour « échec sous traction » ou « échec sous compression ».

Comme la définition d’appui doit être généralement valide, la spécification de non linéarité est toujours rapportée au système de coordonnées X',Y',Z' de l’appui.

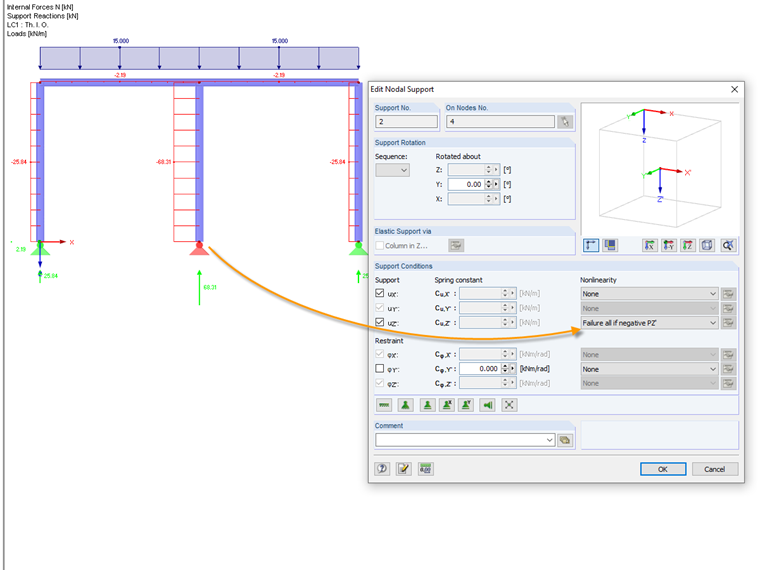

Si un appui est défini avec « Échec si PZ' est négative », l’appui devient inefficace quand la « force d’appui agissant » rapporté au système de coordonnées de l’appui agit en direction contre l’axe Z' (système gauche dans la figure).

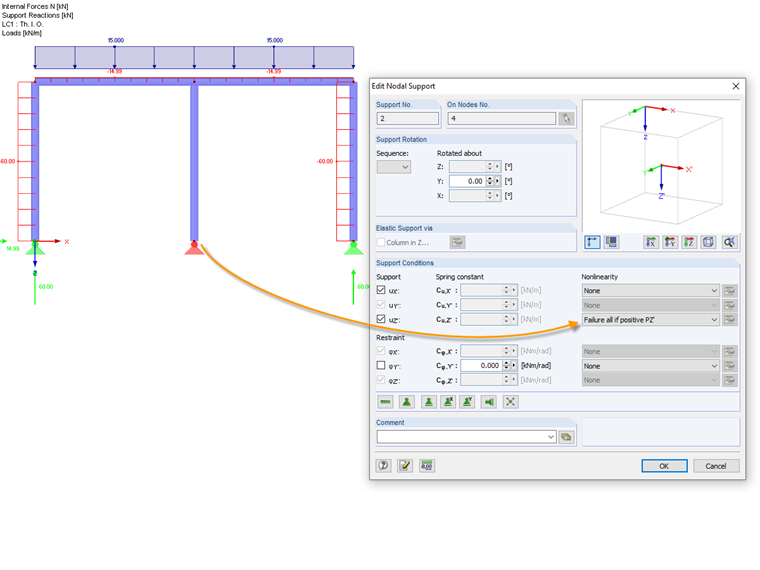

Si un appui est défini avec « Échec si PZ' est positive », l’appui devient inefficace quand la « force d’appui agissant » rapporté au système de coordonnées de l’appui agit en direction de l’axe Z' (système droit dans la figure).
