Réponse:

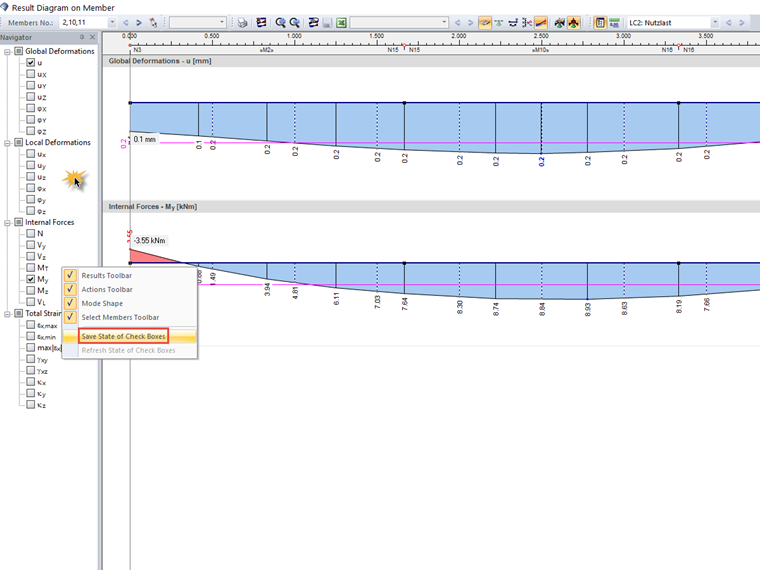

Les seuls paramètres que vous pouvez enregistrer dans les diagrammes de résultats sont affichés dans les cases à gauche. Après avoir coché les cases correspondantes, faites un clic droit dans le navigateur et enregistrez l'état des cases. L'affichage sera ensuite le même lorsque vous ouvrirez le diagramme de résultats de la même barre ou d’une autre.
Question
Comment puis-je enregistrer les paramètres définis par l'utilisateur dans la fenêtre « Diagrammes de résultats sur la barre » ?
Auteur
M. Baumgärtel fournit un support technique aux clients de Dlubal Software.
