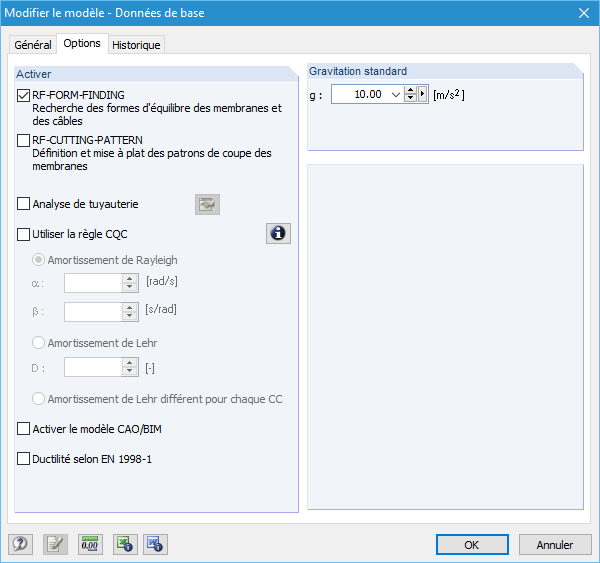

RF-FORM-FINDING peut être activé dans l'onglet « Options » de la section « Modèle - Données de base ». En activant le module additionnel, un nouveau cas de charge RF-FORM-FINDING est créé et un menu supplémentaire apparaît dans le programme principal, permettant de définir les conditions de précontrainte pour les éléments de membrane et de câble.
Question
Comment activer le module additionnel RF-FORM-FINDING ?
Vous avez des sections de poteau individuelles ou des géométries de voile angulaires pour lesquelles vous avez besoin d'une vérification de la résistance au poinçonnement ?
Aucun problème. Dans RFEM 6, vous pouvez effectuer des vérifications de la résistance au poinçonnement non seulement pour les sections rectangulaires et circulaires, mais aussi pour toute autre forme de section.
Pour l'analyse du spectre de réponse des modèles de bâtiments, vous pouvez afficher les coefficients de sensibilité pour les directions horizontales par étage.
Ces chiffres clés permettent d'interpréter la sensibilité aux effets de stabilité.
Le facteur de pertinence modale (MRF) peut vous aider à évaluer à quel point des éléments contribuent à un mode propre spécifique. Le calcul est basé sur l'énergie de déformation élastique relative de chaque composant structural.
Le MRF permet de distinguer les modes propres locaux et globaux. Si plusieurs barres ont un MRF important (par exemple supérieur à 20 %), une instabilité de la structure entière ou d'une partie de celle-ci est très probable. Néanmoins, si la somme de tous les MRF est d'environ 100 % pour un mode propre, un problème de stabilité locale (par exemple le flambement d'une barre simple) est à prévoir.
De plus, le MRF peut être utilisée pour déterminer les charges critiques et les longueurs efficaces équivalentes des composants structuraux spécifiques (pour l'analyse de stabilité par exemple). Dans ce contexte, les modes propres pour lesquels une barre particulière a des valeurs de MRF faibles (par exemple, < 20 %) peuvent être négligés.
Le MRF est affiché par mode propre dans le tableau de résultats sous Analyse de stabilité --> Résultats par barre --> Longueurs efficaces et charges critiques.
Vous pouvez utiliser le composant « Coupe de plaque » pour couper des plaques (par exemple, des goussets, des plaques de connexion, etc.). Différentes méthodes de coupe sont disponibles :
- Plan : La coupe est effectuée sur la surface la plus proche de la plaque de référence.
- Surface : Seules les parties des plaques qui se croisent sont coupées.
- Cadre de contour : La dimension la plus externe composée de la largeur et de hauteur est découpée dans la plaque sous forme de rectangle.
- Enveloppe convexe : L'enveloppe externe de la section est utilisée pour la découpe de la plaque. S'il y a des arrondis aux nœuds de coin de la section, la coupe s'y adapte.
