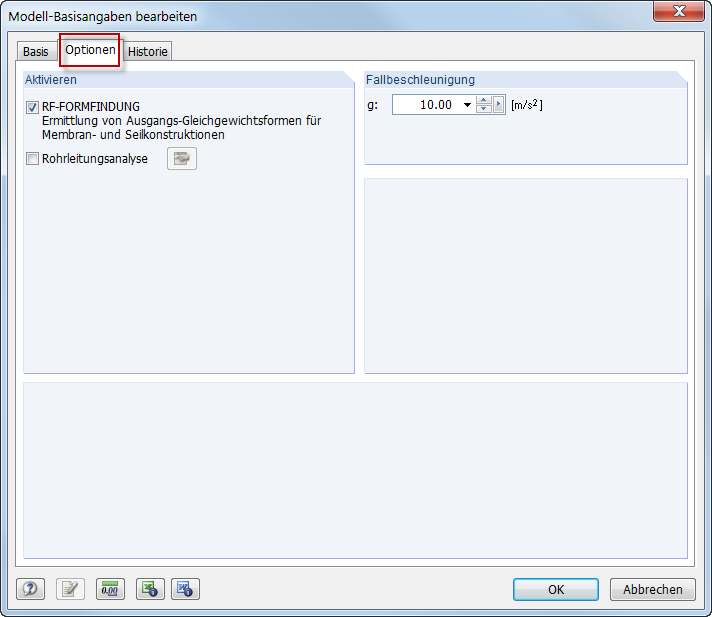

RF-FORMFINDUNG wird in den Modell-Basisangaben im Register "Optionen" aktiviert. Diese Aktivierung bewirkt, dass im Hauptprogramm die Membran- und Seilelemente ein zusätzliches Menü zur Beschreibung des Vorspannungszustandes erhalten und ein Lastfall RF-FORMFINDUNG angelegt wird.
In diesem Beitrag wird gezeigt, wie Windschutzkonstruktionen mit RFEM und RWIND statisch bemessen werden können.
Durch die aktivierte Option 'Topologie auf der Formfindungsform' im Projekt-Navigator - Zeigen erfolgt eine optimierte Modelldarstellung auf Basis der Formfindungsgeometrie. Dabei werden bspw. die Lasten auf das verformte System bezogen angezeigt.
Mit Aktivierung der Option 'Form anzeigen' im Kontextmenü wird bei Strukturänderungen von Membranflächen eine automatische vorläufige Formfindung anhand der hinterlegten Formfindungseigenschaften durchgeführt. Dieser interaktive Grafikmodus basiert auf der Kraftdichte-Methode.
Weitere Informationen FAQIn RFEM besteht die Option zur Kopplung von Flächen mit dem Steifigkeitstypen „Membran“ und „Membran-Orthotrop“ mit den Materialmodellen „Isotrop nichtlinear elastisch 2D/3D“ und „Isotrop plastisch 2D/3D“ (Zusatzmodul RF-MAT NL erforderlich).
Diese Funktionalität erlaubt die Simulation des nichtlinearen Dehnungsverhaltens von z. B. ETFE-Folien.
- Formfindung von:
- zugbelasteten Membran- und Seilkonstruktionen
- druckbelasteten Schalen und Stabtragwerken
- druck- und zugbelasteten Konstruktionen
- Berücksichtigung von Gasvolumen zwischen Flächen
- Interaktion mit der Tragkonstruktion (Bemessung der Unterkonstruktion nach zahlreichen Normen)
- Flächen als 2D- und Stäbe als 1D-Element
- Definition von verschiedenen Vorspannungsbedingungen für Flächen (Membranen und Schalen)
- Definition von Kräften oder geometrischen Anforderungen für Stäbe (Seile und Balkenstäbe)
- Berücksichtigung sämtlicher Lasten (Eigengewicht, Innendruck, etc.) bei der Formfindung
- Temporäre Lagerdefinitionen für den Formfindungsprozess
- Automatische vorläufige Formfindung von Membranflächen (weitere Informationen...)
- Definition von isotropem oder orthotropem Material für die statische Berechnung
- Optionale Definition von freien Polygonlasten
- Transformation der gefundenen Form in NURBS-Flächenelemente
- Möglichkeit der kombinierten Formfindung über die Integration der vorläufigen Formfindung
- Grafische Auswertung der neuen Form über farbige Koordinaten- und Neigungsplots
- Volle Dokumentation der Berechnung mit benutzerdefinierten adaptiven Auswertungsbildern
- Exportmöglichkeit des FE-Netzes als dxf- oder Excel-Datei
