Réponse:

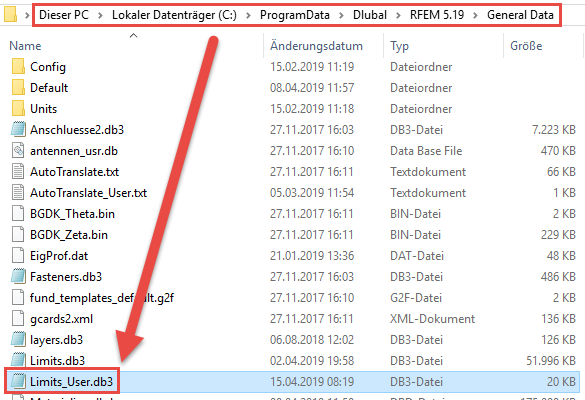

Les paramètres des valeurs limites définies par l'utilisateur sont enregistrés dans le fichier Limits_User.db3 (voir la Figure 01).
Question
Où sont enregistrées les valeurs limites définies par l'utilisateur dans RF-LIMITS afin que je puisse les sauvegarder ?
