Toutes les surfaces connectées aux nœuds sélectionnés pour le calcul sont affichées dans RF-PUNCH Pro, dans la boîte de dialogue « 1.4 Armatures longitudinales ». Lors d'une vérification de la résistance au poinçonnement sur un coin de paroi, les surfaces représentant réellement les parois sont également définies, par exemple. Il est également possible de définir une armature longitudinale pour ces surfaces. Est-ce effectivement appliqué ? Pourquoi ces surfaces apparaissent-elles dans la boîte de dialogue 1.4 ?

Q: Toutes les surfaces connectées aux nœuds sélectionnés pour le calcul sont affichées dans RF-PUNCH Pro, dans la boîte de dialogue « 1.4 Armatures longitudinales ». Lors d'une vérification de la résistance au poinçonnement sur un coin de paroi, les surfaces représentant réellement les parois sont également définies, par exemple. Il est également possible de définir une armature longitudinale pour ces surfaces. Est-ce effectivement appliqué ? Pourquoi ces surfaces apparaissent-elles dans la boîte de dialogue 1.4 ?

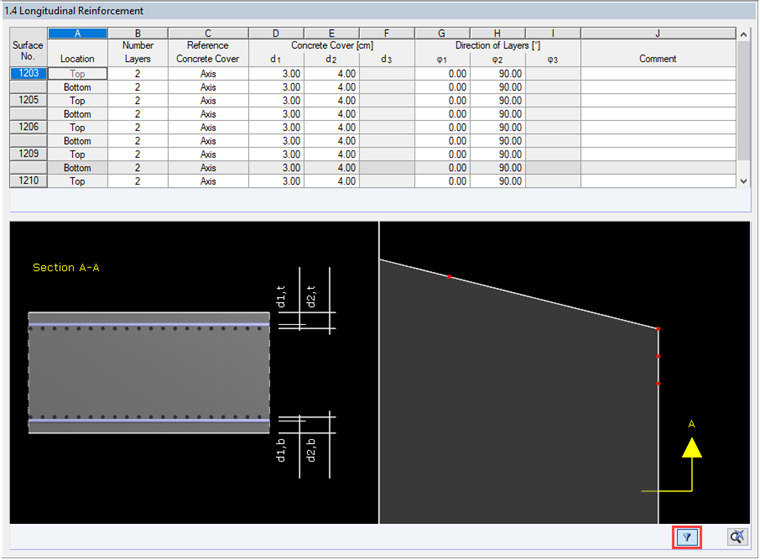

Oui, toutes les surfaces connectées aux nœuds sélectionnés pour le calcul sont tout d'abord affichées dans la boîte de dialogue « 1.4 Armatures longitudinales », y compris les parois correspondant aux coins que vous avez définis.Il n'est cependant pas utile de définir la position de l'armature longitudinale de ces parois en cas de vvérification de la résistance au poinçonnement au niveau de la dalle de plancher.Un filtre a été implémenté à partir de la version 5.19.01 de RFEM pour afficher uniquement les surfaces pour lesquelles il est pertinent de définir la position de l'armature longitudinale.Le bouton correspondant à ce filtre se trouve en bas à droite dans la boîte de dialogue 1.4 (voir la Figure 01).

Question

Toutes les surfaces connect&#233;es aux nœuds s&#233;lectionn&#233;s pour le calcul sont affich&#233;es dans RF-PUNCH Pro, dans la bo&#238;te de dialogue &#171; 1.4 Armatures longitudinales &#187;. Lors d'une v&#233;rification de la r&#233;sistance au poin&#231;onnement sur un coin de paroi, les surfaces repr&#233;sentant r&#233;ellement les parois sont &#233;galement d&#233;finies, par exemple. Il est &#233;galement possible de d&#233;finir une armature longitudinale pour ces surfaces. Est-ce effectivement appliqu&#233; ? Pourquoi ces surfaces apparaissent-elles dans la bo&#238;te de dialogue 1.4 ?

Accepted Answer

Oui, toutes les surfaces connect&#233;es aux nœuds s&#233;lectionn&#233;s pour le calcul sont tout d'abord affich&#233;es dans la bo&#238;te de dialogue &#171; 1.4 Armatures longitudinales &#187;, y compris les parois correspondant aux coins que vous avez d&#233;finis.Il n'est cependant pas utile de d&#233;finir la position de l'armature longitudinale de ces parois en cas de vv&#233;rification de la r&#233;sistance au poin&#231;onnement au niveau de la dalle de plancher.Un filtre a &#233;t&#233; impl&#233;ment&#233; &#224; partir de la version 5.19.01 de RFEM pour afficher uniquement les surfaces pour lesquelles il est pertinent de d&#233;finir la position de l'armature longitudinale.Le bouton correspondant &#224; ce filtre se trouve en bas &#224; droite dans la bo&#238;te de dialogue 1.4 (voir la Figure 01).

Filtre des surfaces pour les armatures longitudinales dans la vérification de la résistance au poinçonnement
