In RF-STANZ Pro werden im Eingabedialog "1.4 Längsbewehrung" alle Flächen angezeigt, die an den zur Bemessung ausgewählten Knoten anschließen. Also zum Beispiel bei einem Durchstanznachweis an einer Wandecke auch die Flächen, die eigentlich die Wände abbilden. Ich kann für diese Flächen auch eine Längsbewehrung definieren. Wird diese irgendwie angesetzt? Warum sehe ich diese Flächen in dem Dialog 1.4?

Q: In RF-STANZ Pro werden im Eingabedialog "1.4 Längsbewehrung" alle Flächen angezeigt, die an den zur Bemessung ausgewählten Knoten anschließen. Also zum Beispiel bei einem Durchstanznachweis an einer Wandecke auch die Flächen, die eigentlich die Wände abbilden. Ich kann für diese Flächen auch eine Längsbewehrung definieren. Wird diese irgendwie angesetzt? Warum sehe ich diese Flächen in dem Dialog 1.4?

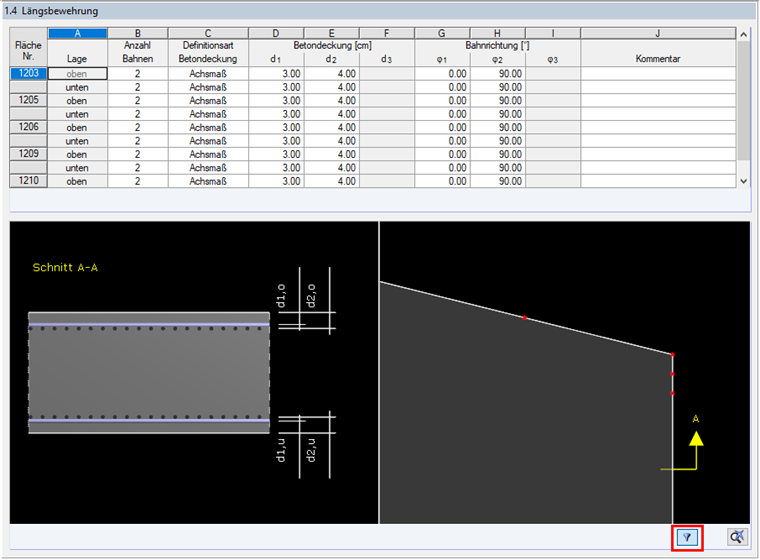

Sie haben Recht. Im Eingabedialog "1.4 Längsbewehrung" werden zunächst einmal alle Flächen dargestellt, die an den zur Bemessung ausgewählten Knoten anschließen. Das heißt, auch die Wände bei der von Ihnen angesprochenen Wandecke.Die Definition der Lage der Längsbewehrung für diese Wände wird beim Durchstanznachweis in der Deckenplatte aber nicht relevant.Ab der Version 5.19.01 von RFEM wurde daher ein Filter eingebaut, mit welchem nur die Flächen dargestellt werden können, für welche die Definition der Lage der Längsbewehrung relevant wird.Sie finden den Filter-Button im Eingabedialog 1.4 am unteren rechten Rand. Siehe Bild 01.

Question

In RF-STANZ Pro werden im Eingabedialog "1.4 L&#228;ngsbewehrung" alle Fl&#228;chen angezeigt, die an den zur Bemessung ausgew&#228;hlten Knoten anschlie&#223;en. Also zum Beispiel bei einem Durchstanznachweis an einer Wandecke auch die Fl&#228;chen, die eigentlich die W&#228;nde abbilden. Ich kann f&#252;r diese Fl&#228;chen auch eine L&#228;ngsbewehrung definieren. Wird diese irgendwie angesetzt? Warum sehe ich diese Fl&#228;chen in dem Dialog 1.4?

Accepted Answer

Sie haben Recht. Im Eingabedialog "1.4 L&#228;ngsbewehrung" werden zun&#228;chst einmal alle Fl&#228;chen dargestellt, die an den zur Bemessung ausgew&#228;hlten Knoten anschlie&#223;en. Das hei&#223;t, auch die W&#228;nde bei der von Ihnen angesprochenen Wandecke.Die Definition der Lage der L&#228;ngsbewehrung f&#252;r diese W&#228;nde wird beim Durchstanznachweis in der Deckenplatte aber nicht relevant.Ab der Version 5.19.01 von RFEM wurde daher ein Filter eingebaut, mit welchem nur die Fl&#228;chen dargestellt werden k&#246;nnen, f&#252;r welche die Definition der Lage der L&#228;ngsbewehrung relevant wird.Sie finden den Filter-Button im Eingabedialog 1.4 am unteren rechten Rand. Siehe Bild 01.
