Réponse:

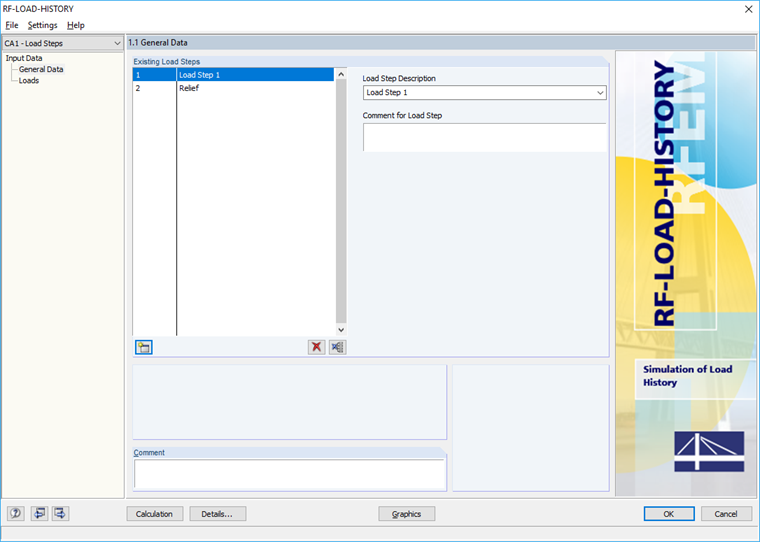

Vous pouvez effectuer cette opération avec le module RF-LOAD-HISTORY.
Il est important d'utiliser le modèle de matériau « Plastique 2D/3D » ou « Plastique 1D ». La vidéo vous montre comment cela fonctionne dans la pratique.
Question
Comment déterminer quelle est la déformation plastique restante une fois la charge retirée dans le cas d'un modèle RFEM avec un modèle de matériau plastique ?
Auteur
M. Faulstich est responsable de l'assurance qualité du programme RFEM et fournit également une assistance technique.
