Antwort:

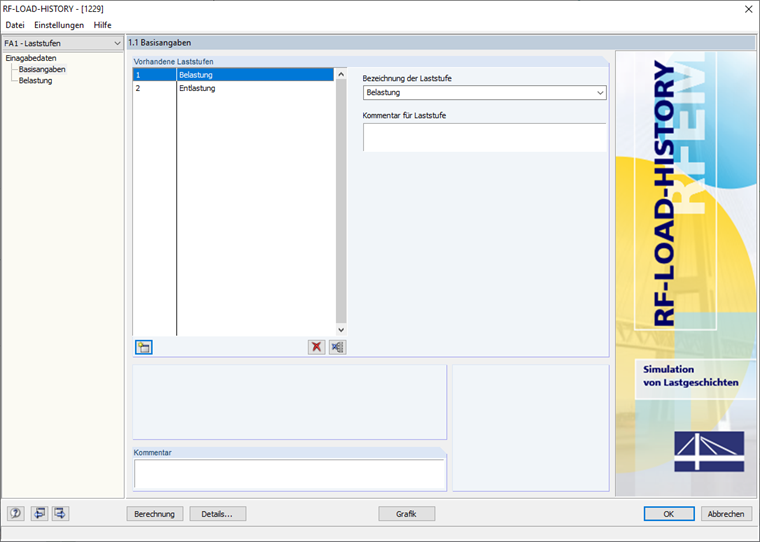

Das geht mit dem Modul RF-LOAD-HISTORY.
Wichtig ist, dass das Materialmodell „Plastisch 2D/3D“ bzw.“Plastisch 1D“ verwendet wird. Wie das praktisch funktioniert wird in diesem Mitschnitt eines Dlubal Info-Tags gezeigt.
Frage

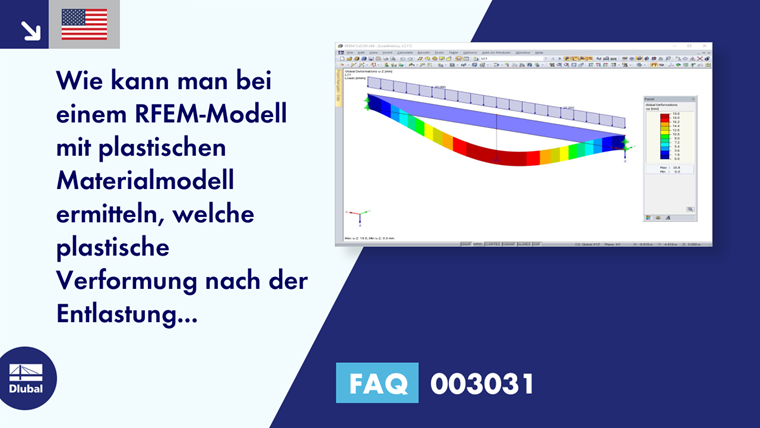

Wie kann man bei einem RFEM-Modell mit plastischen Materialmodell ermitteln, welche plastische Verformung nach der Entlastung zurückbleibt?
Autor
Herr Faulstich ist mit der Qualitätssicherung des Programms RFEM betraut und außerdem im Kundensupport tätig.
