Réponse:

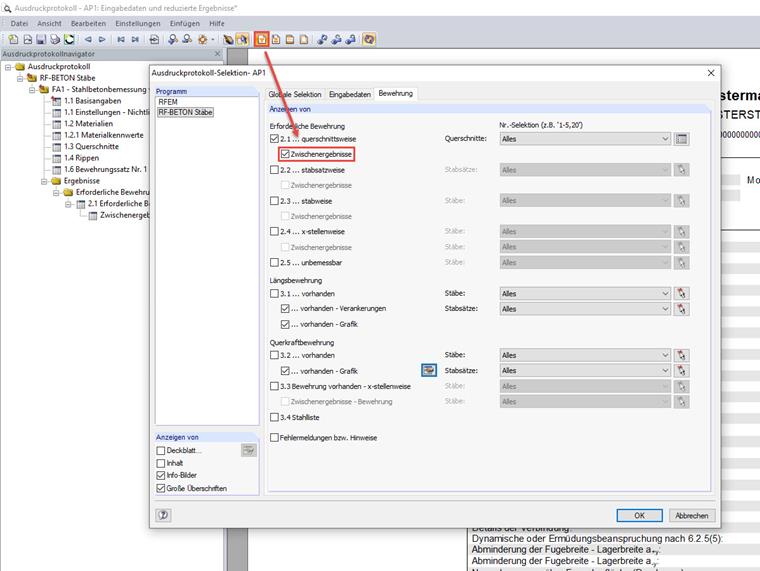

Dans la sélection du rapport d'impression, vous pouvez ajouter les résultats intermédiaires du module additionnel dans l'onglet Armatures.
Question

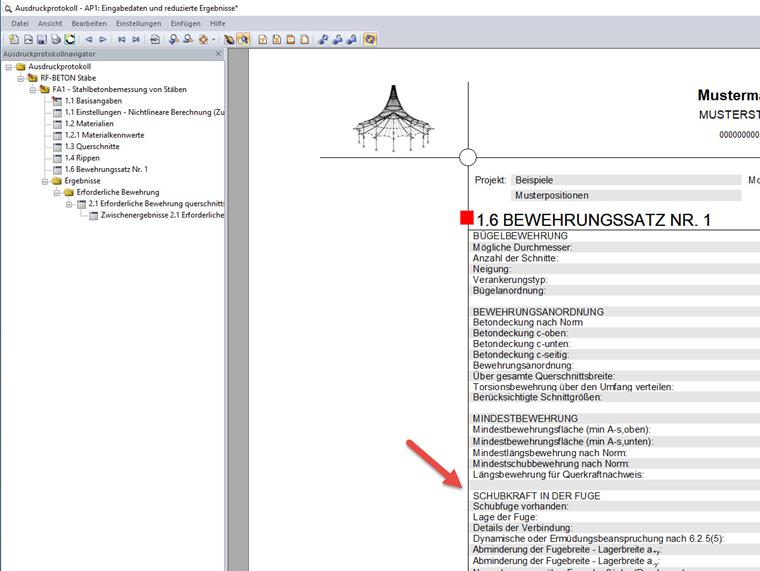

Comment transférer le cisaillement à l'interface entre le béton coulé à différents moments dans un rapport d'impression ?
Avez-vous des questions ?
25.04.2024
Webinaire
23.05.2024
Webinaire
Longueur: 00:01:14 min
Foire aux questions (FAQ)
Longueur: 00:00:33 min
Longueur: 00:00:24 min
Base de connaissance
Longueur: 00:00:46 min
Base de connaissance
Longueur: 00:00:51 min
Foire aux questions (FAQ)
Longueur: 00:00:29 min
Longueur: 00:01:39 min
Base de connaissance
Longueur: 00:01:09 min
Longueur: 00:01:05 min
La vérification du béton armé pour les cas d'incendie est effectué selon la méthode simplifiée basée sur la clause 4.2 de l'EN 1992-1-2. La « méthode par zones » décrite dans l'Annexe B.2 est utilisée : La section est subdivisée en plusieurs zones parallèles d'épaisseur égale, et leur résistance à la compression en fonction de la température est alors déterminée. La capacité portante réduite en cas d'exposition au feu est ainsi représentée par une section de composant structurel réduite avec des résistances réduites.
Beim Einsatz von langsam erhärtendem Beton (in der Regel bei dicken Bauteilen) darf die errechnete Mindestbewehrung zur Aufnahmen von Zwangsbeanspruchungen nach EN 1992-1-1, 7.3.2 mit dem Faktor 0,85 abgemindert werden. Cependant, une condition préalable à la réduction stipule que la valeur caractéristique de l'évolution de la résistance r = fcm2/fcm28 ne doit pas dépasser 0,3. D'autres exigences essentielles à l'application de cette réduction d'armatures sont clairement précisées dans les documents de planification finaux.
Pour des charges uniformément réparties selon l'EN 1992-1-1 (Eurocode 2), la section de calcul des armatures d'effort tranchant peut être placée à la distance d du bord avant de l'appui. Ainsi, pour l'armature d'effort tranchant, l'effort tranchant appliqué est réduit à VEd,red. Cependant, l'effort tranchant total est appliqué pour analyser la résistance de calcul maximale au cisaillement VRd,max.
Les modules additionnels RF-CONCRETE Members pour RFEM ou CONCRETE pour RSTAB propose à l'utilisateur une armature générée automatiquement si l'option « Vérifier les armatures prévues » est sélectionnée dans la fenêtre de travail « 1.6 Armatures ».
Les armatures proposées dans RF-/CONCRETE Members peuvent être exportées vers Revit. Les sections rectangulaires et circulaires sont prises en charge.
Les barres d'armature peuvent ensuite être modifiées dans Revit.
Vous avez des sections de poteau individuelles ou des géométries de voile angulaires pour lesquelles vous avez besoin d'une vérification de la résistance au poinçonnement ?
Aucun problème. Dans RFEM 6, vous pouvez effectuer des vérifications de la résistance au poinçonnement non seulement pour les sections rectangulaires et circulaires, mais aussi pour toute autre forme de section.
Le module complémentaire Vérification du béton vous offre la possibilité d'effectuer une vérification simplifiée de la résistance au feu selon l'EN 1992-1-2 pour les poteaux (Chapitre 5.3.2) et les poutres (Chapitre 5.6).
Les méthodes suivantes sont disponibles pour la vérification simplifiée de la résistance au feu :
- Poteaux : Dimensions minimales des sections rectangulaires ou circulaires selon le tableau 5.2a et l'équation 5.7 pour le calcul de la durée d'exposition au feu
- Poutre : Dimensions minimales et distance de l'axe selon les tableaux 5.5 et 5.6
Vous pouvez déterminer les efforts internes pour la vérification de la résistance au feu de deux méthodes.
- 1 Dans ce cas, les efforts internes de la situation de projet accidentelle sont directement inclus dans le calcul.
- 2 Les efforts internes pour le calcul à température normale sont réduits à l'aide du facteur Eta,fi (ηfi) et sont ensuite utilisés dans la vérification de la résistance au feu.
De plus, il est possible de modifier la distance de l'axe selon l'Éq 5,5.
Le module complémentaire Vérification du béton vous permet d'effectuer la vérification à la fatigue des barres et des surfaces selon le chapitre 6.8 de l'EN 1992-1-1.
Pour la vérification à la fatigue, deux méthodes de calcul peuvent être sélectionnées dans les configurations de calcul :
- Méthode de calcul 1 : Calcul simplifié selon 6.8.6 et 6.8.7(2) : Le calcul simplifié est appliqué pour les combinaisons d'actions fréquentes selon l'EN 1992-1-1, 6.8.6(2) et l'EN 1990, Éq.(6.15b) avec les charges de trafic appropriées à l'état limite de service. L'étendue de contrainte maximale selon 6.8.6 est vérifiée pour l'acier de béton armé. La contrainte de compression du béton est déterminée à l'aide des contraintes supérieures et inférieures admissibles selon 6.8.7(2).
- Méthode de calcul 2 : Calcul de la contrainte équivalente vis à vis de l'endommagement selon 6.8.5 et 6.8.7(1) (vérification à la fatigue simplifiée) : La vérification à l'aide des étendues de contrainte équivalentes vis-à-vis de l'endommagement est effectuée pour la combinaison de fatigue selon l'EN 1992-1-1, 6.8.3, Éq. (6,69) avec l'action cyclique Qfat spécifiquement définie.
Lorsque je compare l'analyse des déformations dans les modules RF-CONCRETE et un autre logiciel de calcul, je constate que les résultats sont différents. Pourquoi ?
Je ne peux sélectionner qu'une armature circulaire pour la vérification d'une section rectangulaire. Pourquoi ?
J'ai récemment acheté RSTAB avec le module CONCRETE. Est-il possible d'effectuer une analyse de stabilité des poteaux en béton armé ?
Pourquoi la note 155) s'affiche-t-elle suite au calcul des barres en béton armé pour les armatures calculées ?
Pourquoi RF-CONCRETE Members ou CONCRETE déterminent-ils une armature fournie significativement plus élevée que l'armature requise ?
Comment puis-je sélectionner un diamètre de barres d'armature pour le calcul de structures à poutres en béton armé qui ne figure pas dans la liste des diamètres possibles ?
