Il est fréquent que les formules pour le calcul manuel des efforts internes ou des déformations employées dans la littérature générale ne considèrent pas les déformations dues au cisaillement. Les déformations résultant des efforts tranchants sont souvent sous-estimées dans la construction bois.

Les poutres en lamellé-collé à longue travée sont en général supportées par un poteau en béton armé avec maintien de torsion.

Le module complémentaire Timber Design permet de calculer des poteaux en bois selon la méthode ASD de la norme NDS 2018. La précision du calcul de la résistance en compression et des facteurs d’ajustement des barres en bois est importante pour la sécurité et le calcul des composants. Cet article permet de vérifier la résistance critique maximale au flambement calculée par le module complémentaire Calcul du bois à l'aide d'équations analytiques étape par étape selon la norme NDS 2018, y compris les facteurs d'ajustement en compression, la valeur de calcul en compression ajustée et le rapport de calcul final.

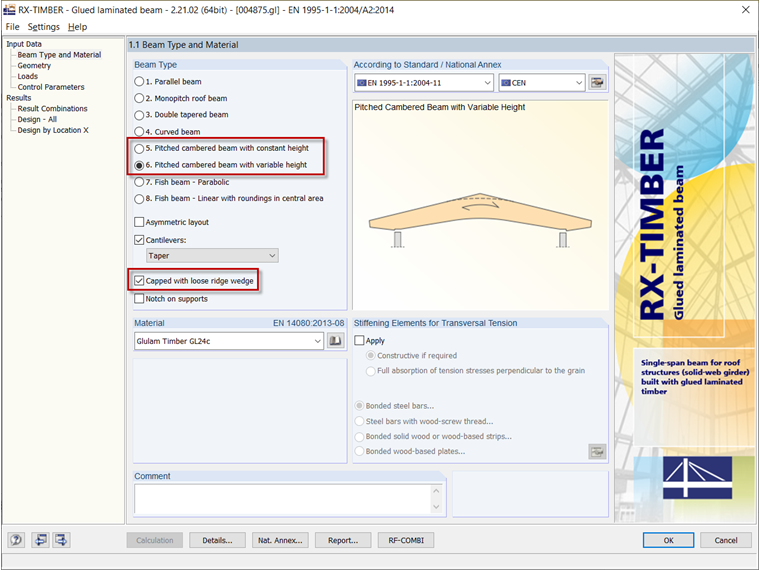

Dans le module RX-TIMBER Glued-Laminated Beam, les paramètres de calculs suivants peuvent être définis pour le calcul :

• Vérification de l'ELU, de l'ELS et/ou de la résistance au feu
  • Sélection des types de vérification à effectuer
  • Décision si les forces d'appui et les déformations sont à déterminer
  • Ajustement des valeurs limites recommandées pour les analyses de déformation
  • Définition des paramètres pour la vérification de la résistance au feu effectuée selon la méthode simplifiée (en option pour F 30-B, F 60-B, F 90-B et définie par l'utilisateur)
  • Détermination du moment de basculement pour un appui articulé
• Définition des conditions d'appui d'une poutre
• Optimisation des poutres à l'aide de :
  • Modification de la hauteur de poutre
  • Modification de la scène de poutre
  • largeur de la section
  • Espacement des maintiens latéraux

Une fois le calcul terminé, les résultats des vérifications effectuées, y compris toutes les valeurs intermédiaires requises, sont affichés dans des tableaux de résultats clairement organisés selon différents critères.

La transparence de toutes les vérifications est garantie grâce aux détails affichés dans le programme. Il est possible d'afficher la distribution des efforts internes pour chaque position x de la poutre dans une fenêtre graphique séparée. Les déformations et les efforts internes individuels peuvent y être affichés.

Des vérifications avec des détails de calcul et des diagrammes de résultats sélectionnés peuvent être ajoutés au rapport d'impression, fournissant ainsi une documentation claire. Le rapport d'impression peut inclure des graphiques, des descriptions, des dessins, etc. De plus, vous avez la possibilité de sélectionner les données de calcul qui seront incluses dans le rapport.

Il existe différentes options disponibles pour la modélisation des poutres. Les représentations graphiques facilitent l'entrée de la géométrie. Les modifications sont immédiatement prises en compte et appliquées. La flèche des porte-à-faux peut être définie indépendamment de la flèche dans la travée lors de la vérification à l'état limite de service.

La catégorie de bois appropriée peut être sélectionnée dans la bibliothèque de matériaux. Toutes les classes de matériau spécifiées dans l'EN 1995-1-1: 2004 (EC 5) ou la DIN 1052:2008-12 et l'Annexe Nationale sélectionnée sont disponibles pour le lamellé-collé, le bois feuillu et le bois résineux. De plus, vous pouvez créer une classe de résistance avec des propriétés de matériau définies par l'utilisateur afin d'élargir la bibliothèque. Les charges permanentes (par exemple, la structure de la toiture) peuvent également être entrées à l'aide de la bibliothèque de matériaux complète et extensible.

Les générateurs intégrés dans RX-TIMBER Purlin permettent de générer facilement des cas de charge de vent et de neige. Les cas de charge sont affichés graphiquement et superposés dans les combinaisons de charges générées automatiquement selon l'EN 1990, la DIN 1055-100 ou la DIN 1052. Les données d'entrée requises sont ainsi réduites au minimum. Cependant, vous pouvez également entrer les spécifications de charge manuellement.
