Antwort:

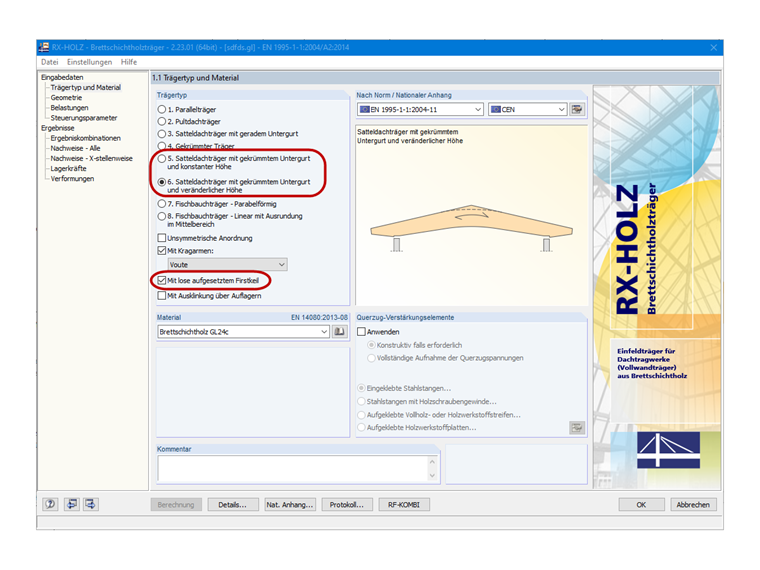

Ein loser Firstkeil kann für die Trägertypen 5 und 6, also nur für Typen mit gekrümmten Untergurt berücksichtigt werden. Für den Trägertypen 3 mit geradem Untergurt existiert diese Funktion nicht.
Frage
Welche BSH-Trägertypen können mit einer hochgesetzten Trockenfuge berechnet werden?
Autor
Herr Rehm engagiert sich in der Entwicklung im Bereich Holzbau und im Kundensupport.
