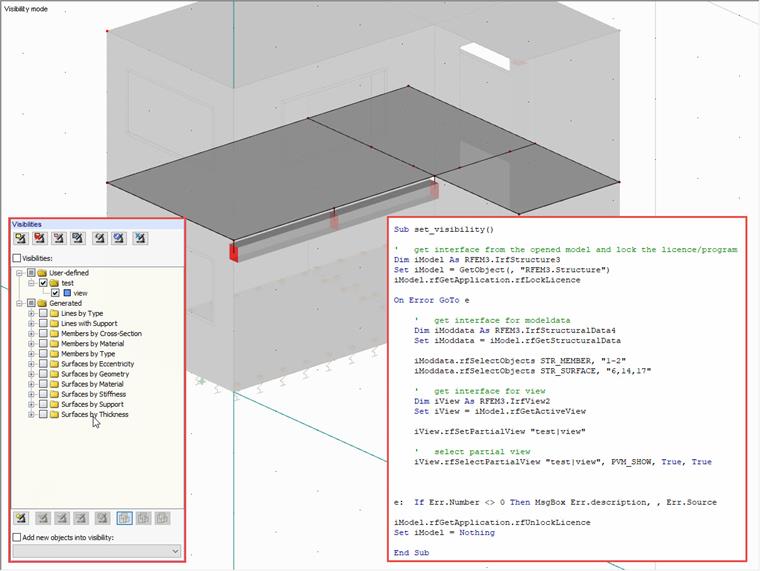

Les visibilités peuvent être créées à l'aide des interfaces RF-COM 3/RS-COM 6, en utilisant l'interface IrfView. Les éléments qui doivent appartenir à la visibilité peuvent être sélectionnés avec la fonction rfSelectObjects :
Sub set_visibility()' get interface from the opened model and lock the licence/programDim iModel As RFEM3.IrfStructure3Set iModel = GetObject(, "RFEM3.Structure")iModel.rfGetApplication.rfLockLicence
On Error GoTo e
' get interface for modeldataDim iModdata As RFEM3.IrfStructuralData4Set iModdata = iModel.rfGetStructuralData
iModdata.rfSelectObjects STR_MEMBER, "1-2"iModdata.rfSelectObjects STR_SURFACE, "6,14,17"
' get interface for viewDim iView As RFEM3.IrfView2Set iView = iModel.rfGetActiveView iView.rfSetPartialView "test|view"
' select partial viewiView.rfSelectPartialView "test|view", PVM_SHOW, True, True
e: If Err.Number <> 0 Then MsgBox Err.description, , Err.Source
iModel.rfGetApplication.rfUnlockLicenceSet iModel = Nothing
End SubDans cet exemple, la surface 6, la surface 14 et la surface 17 sont sélectionnées avec la barre 1 et la barre 2. La visibilité de ces éléments est ensuite créée et nommée « Vue ». La visibilité « vue » se trouve dans le groupe « Test ». Il est créé avec le délimiteur « | ». Une fois la visibilité créée, elle est toujours sélectionnée ou affichée ; dans ce cas, PVM_SHOW est de type « RF_PARTIAL_VIEW_MODE », ce qui permet également de supprimer la visibilité. La fonction peut également préciser si les éléments sont affichés en arrière-plan.
