Lorsque je détermine les efforts internes dans RFEM, j'obtiens des efforts normaux de compression qui ne figurent pas dans les efforts internes de calcul dans RF-CONCRETE Surfaces. Pourquoi ?

Réponse

Dans le cas des composants structuraux principalement soumis à la compression, l'optimisation prédéfinie des efforts internes de calcul peut affecter une force normale de compression à la bielle de contreventement en béton.

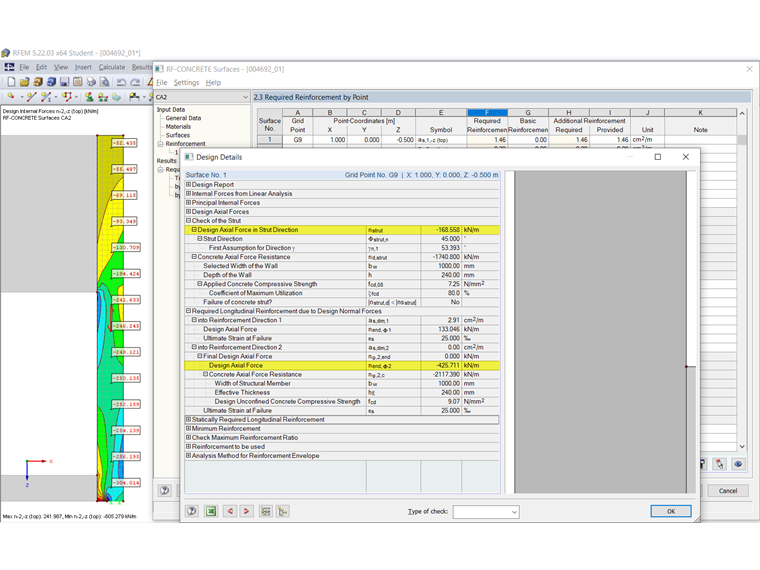

Figure 01 - Détails de calcul avec optimisation des efforts internes

Dans ce cas, il est recommandé de désactiver l'optimisation des efforts internes de calcul et de ne pas utiliser l'optimisation des efforts internes de calcul.

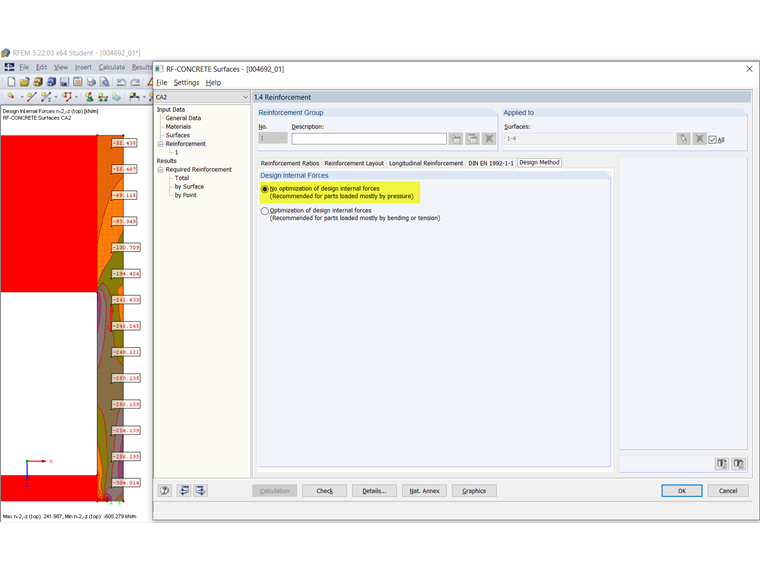

Figure 02 - Sélection pour l'optimisation des efforts internes

Avec ce réglage, les efforts internes ne sont pas optimisés et un effort de compression est généré dans les efforts internes de calcul. Dans l'exemple représenté, la force de compression est absorbée par le béton dans les deux situations.

Figure 03 - Détails de calcul sans optimisation des efforts internes
