- Créez et exportez la section dans Cadwork.

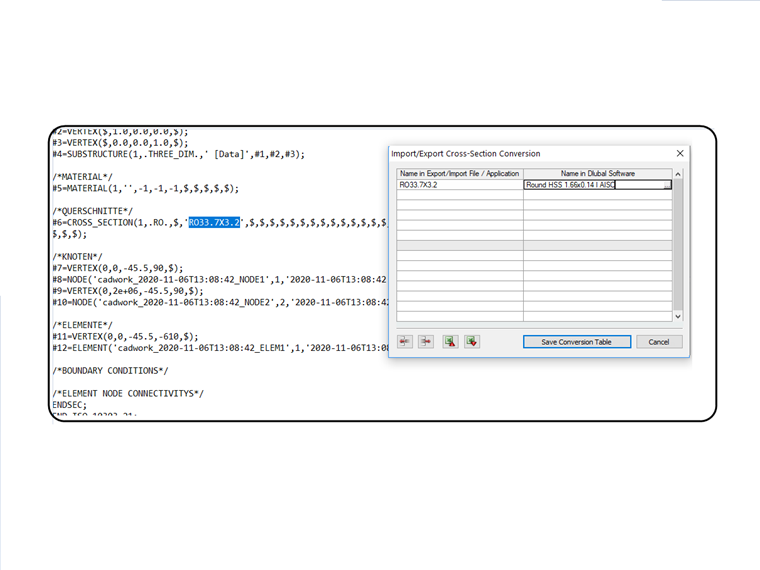

- Ouvrez le fichier .stp dans l'éditeur et vérifiez quelle description est utilisée pour la section.
- Entrez cette description dans le tableau de conversion de RFEM.
Question
J'essaie d'importer un modèle de Cadwork. Je ne peux malheureusement pas transférer correctement les sections de Cadwork vers RFEM. Auriez-vous une astuce ?
