Dotaz

Pokouším se importovat model z programu cadwork. Bohužel nejsem schopen správně přenést průřezy z programu cadwork do programu RFEM. Máte nějaký tip?

Odpověď:

V době technologie BIM nabývá výměna dat mezi různými oblastmi projektování na významu. Vzhledem k tomu, že každý software má vlastní specifikaci pro popisy průřezů a materiálů, nabízejí programy RFEM a RSTAB převodní tabulky, které jsou přístupné v záložce "Nastavení detailů" v dialogu pro import a export. Tam je možné zadat označení materiálů a profilů pro import a export. Interní popisy Dlubal je možné pohodlně vybrat z rozsáhlé databáze materiálů a průřezů. V případě potřeby je možné převodní tabulky snadno distribuovat na každé pracovní místo v kanceláři.

Programy cadwork a RFEM by měly být schopny průřezy vzájemně zpracovat, pokud jsou správně definovány v převodní tabulce.

Pro zajištění shody popisů doporučujeme použít následující postup:

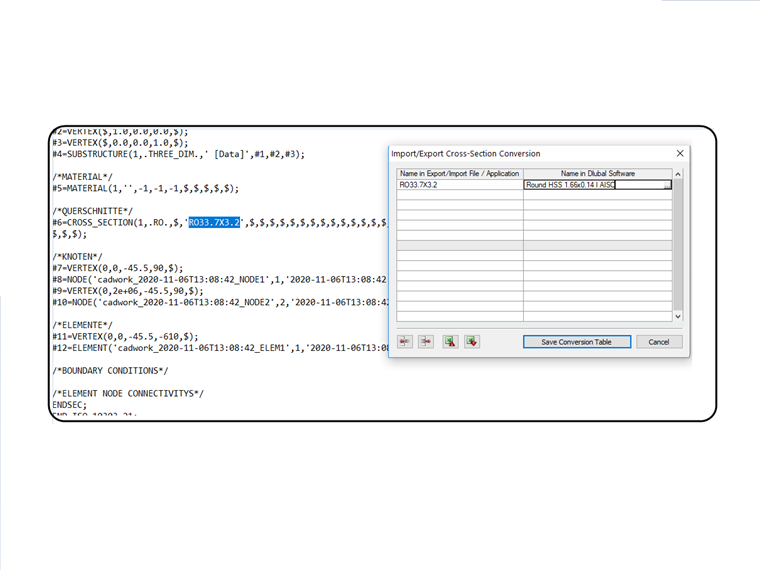

Vytvořte a průřez v programu cadwork a vyexportujte ho..
Otevřete soubor .stp pomocí editoru a zkontrolujte, jaký popis se použije pro tento průřez.
Zadejte tento popis do konverzní tabulky programu RFEM.
