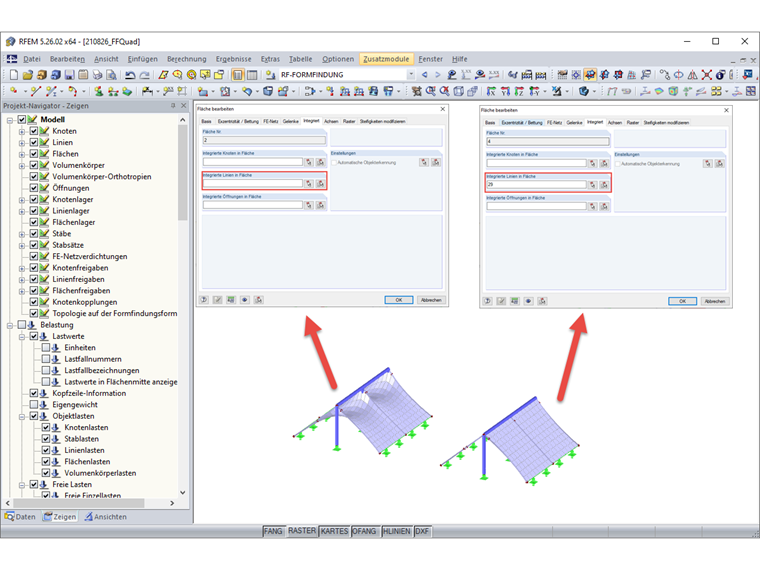

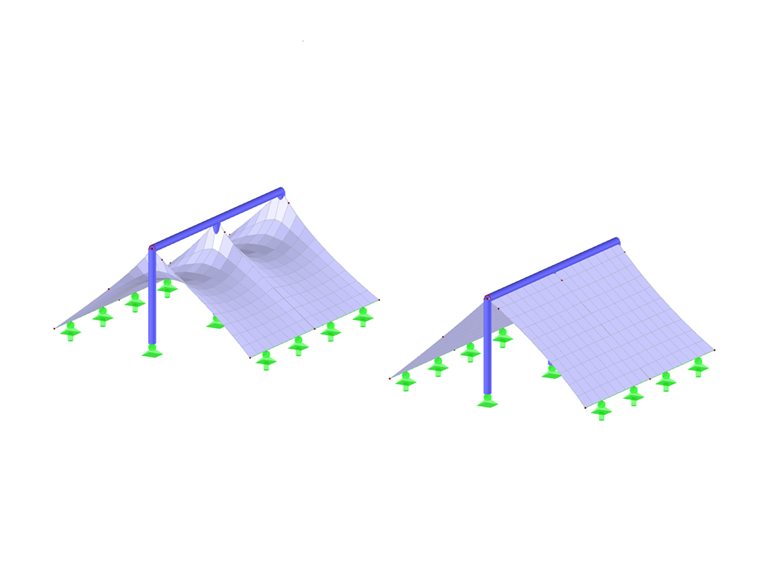

Ce résultat est probablement dû aux surfaces quadrangulaires que vous avez créées. Dans le cas de surfaces courbes, il n'est pas possible d'intégrer automatiquement les objets qui se trouvent dans la surface.
Vous avez néanmoins la possibilité de les intégrés manuellement dans les surfaces. Vous trouverez des astuces en rapport avec le sujet dans l'article technique correspondant.
Foire aux questions (FAQ)
Foire aux questions (FAQ)
Foire aux questions (FAQ)
Foire aux questions (FAQ)
Lorsque l'option {$>topologie de la forme obtenue par recherche de forme' est activée dans le navigateur de projet - Afficher, l'affichage du modèle est optimisé selon la géométrie de la recherche de forme. Les charges sont par exemple affichées par rapport au système déformé.
Dans RFEM, il est possible de coupler des surfaces avec les types de rigidité « Membrane » et « Membrane orthotrope » avec les modèles de matériau « Isotrope élastique non linéaire 2D/3D » et « Isotrope plastique 2D/3D » (pour cela, le module additionnel RF-MAT NL est requis).
Cette fonctionnalité permet de simuler par exemple le comportement non linéaire d'un film ETFE.
Le type de charge Formation de poches vous permet de simuler les actions de pluie sur les surfaces à courbure multiple en considérant les déplacements selon l'analyse des grandes déformations.
Ce processus numérique de pluie analyse la géométrie de surface assignée et détermine quelle partie de la pluie s'écoule et quelle partie de la pluie s'accumule pour former des flaques (poches d'eau) sur la surface. La taille de la poche d'eau se traduit par une charge verticale pour le calcul de structure.
Cette fonctionnalité peut par exemple être utilisée pour analyser des géométries de toiture à membrane, presque horizontales soumises à une charge de pluie.
