Formfindung integrierte Linien
Antwort

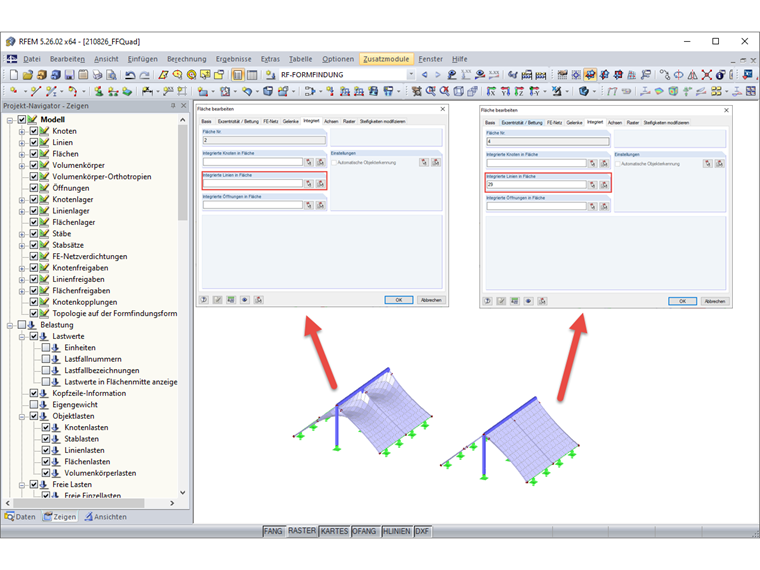

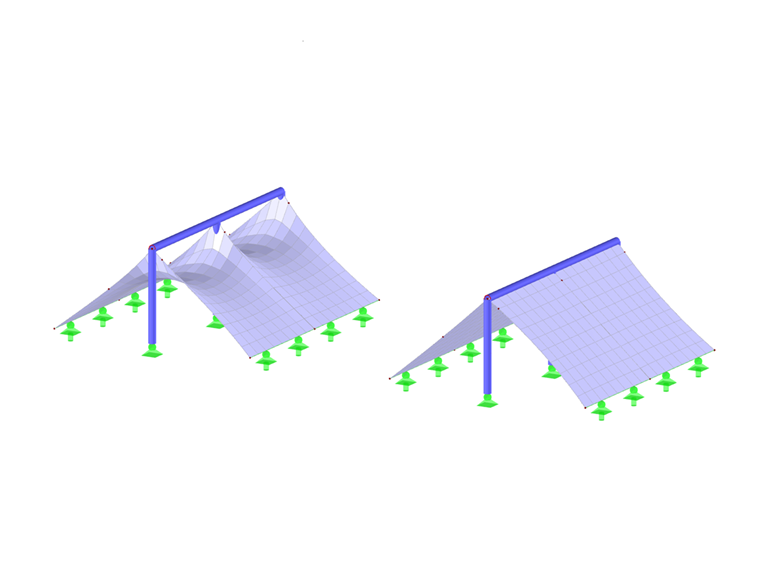

Das liegt sehr wahrscheinlich an den von Ihnen erzeugten Quadrangelflächen. Bei gekrümmten Flächen ist eine automatische Integration der Objekte nicht möglich, die in der Fläche liegen.
Sie können diese jedoch manuell in die Flächen integrieren. Tipps dazu finden Sie in dem verlinkten Fachbeitrag.
Schlüsselwörter
Quadrangelfläche Integrierte Objekte
Schreiben Sie einen Kommentar...
Schreiben Sie einen Kommentar...
- Aufrufe 698x
- Aktualisiert 27. Oktober 2021
![[EN] Webinar | ADM 2020 Stabbemessung in RFEM](/-/media/Images/netgenium/thumbnails/2/9/7/2/6/2972668/2972668.png?la=de&mw=348&mlid=D7563DD836174E6D92E84CE40F3DDCE2&hash=D911A131D6642FC101E4E8F215EC4AAA68E6A540)
![[EN] PF 001402 | Darstellung der Topologie am verformten System](/-/media/Images/netgenium/thumbnails/3/2/2/5/9/3225981/3225981.png?la=de&mw=348&mlid=683A87D7C96241A5AA4640D4A383009A&hash=FE99E1BBAFD7FE11FAA9DADA6445B96E537259EF)
Integration von Objekten in Quadrangelflächen
In RFEM sind Flächen automatisch verbunden, wenn sie gemeinsame Randlinien aufweisen. Bei Quadrangelflächen hingegen wäre die automatische Objekterkennung relativ aufwendig.
Darstellung der Topologie am verformten System
Durch die aktivierte Option "Topologie auf der Formfindungsform" im Projekt-Navigator - Zeigen erfolgt eine optimierte Modelldarstellung auf Basis der Formfindungsgeometrie. Dabei werden bspw. die Lasten auf das verformte System bezogen angezeigt.
