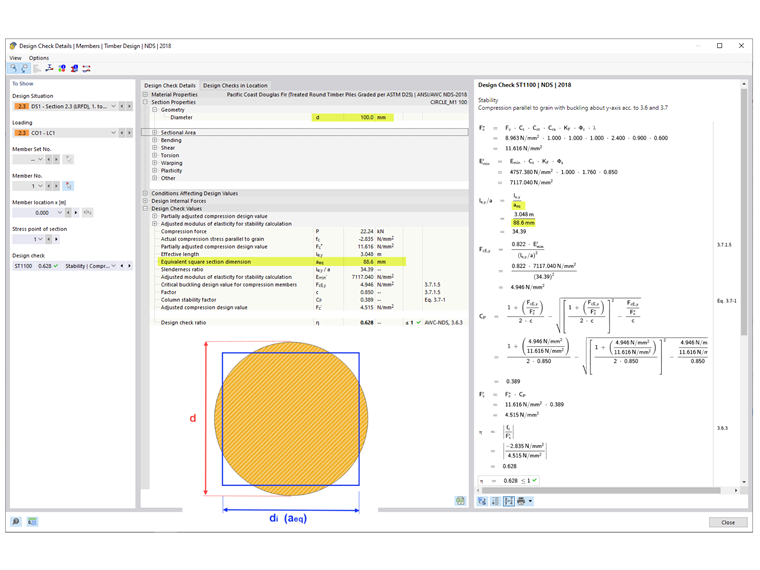

La formule pour déterminer la hauteur initiale de la section di (CSA) ou la dimension de la section carrée équivalente aeq (NDS) utilisée pour le calcul d'élancement est la suivante :
| di | Hauteur initiale de la section |
| d | Diamètre (profondeur de la section) |
| aeq | Dimension de la section carrée équivalente |
