Unir des nœuds

Comment unir automatiquement deux points proches ?

Réponse:

Lors de l’importation d’un modèle depuis un logiciel de CAO, il peut arriver que les coordonnées de certains points ne correspondent pas exactement à la décimale. Alors, le logiciel génère, selon la Toleranz , deux nœuds. Cependant, vous pouvez convertir automatiquement ces nœuds en un nœud unique par la suite. Procédez comme suit :

Dans le menu Outils, sélectionnez la fonction Contrôle du modèle → Nœuds identiques.
La boîte de dialogue « Nœuds identiques » vous permet de définir une plus grande tolérance.
Cliquez sur le bouton , pour vérifier le modèle avec la nouvelle spécification.
Si des nœuds proches les uns des autres sont détectés, ils sont listés par groupe. Vous pouvez maintenant définir laquelle de ces paires doit être fusionnée en un seul nœud.

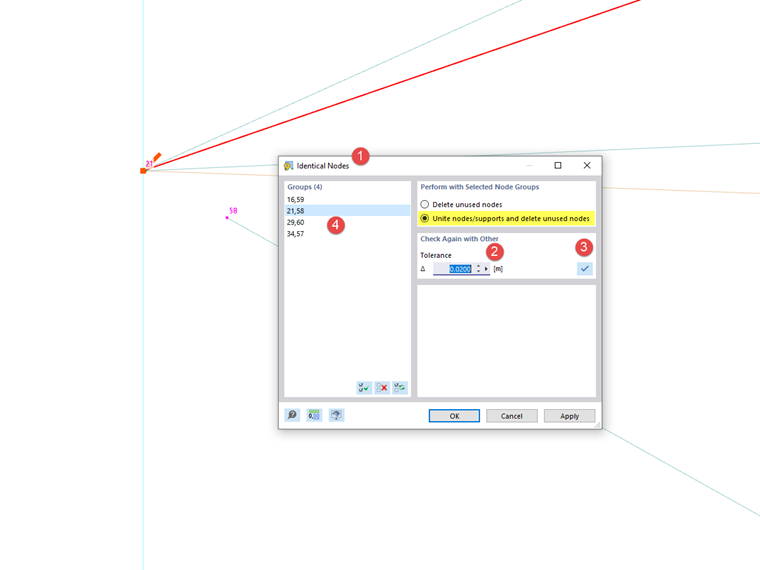

Unir des nœuds identiques

Astuce

L’article technique sur la fonction « Unir des nœuds » contient plus d’informations sur cette fonctionnalité. Les informations données s’appliquent à RFEM 6 et RSTAB 9.

KB | Fonctionnalité « Unir des nœuds » : méthode et application
