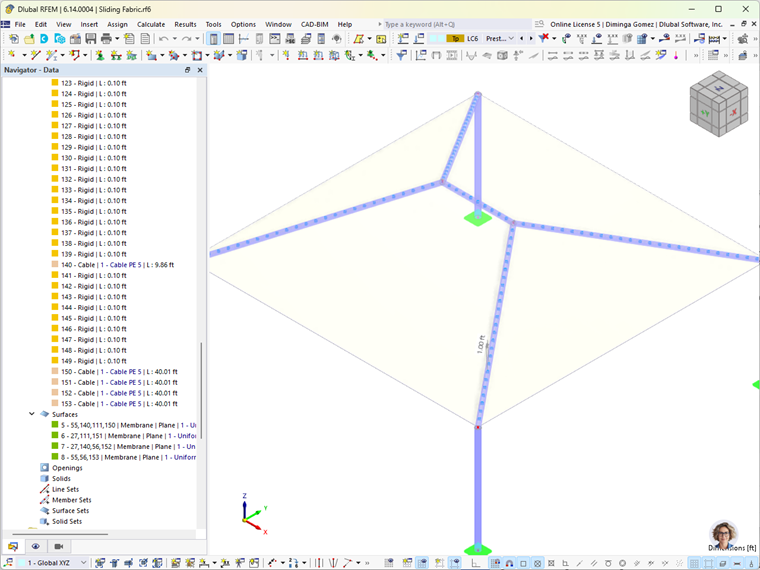

Si le textile est modélisé comme étant directement fixée à la poutre porteuse, il est considéré comme relié en continu à la barre. Cette hypothèse est appropriée seulement si le textile est entièrement fixé sur toute sa longueur. Dans de nombreux cas, cependant, le textime repose simplement sur l’élément sans y être attaché.

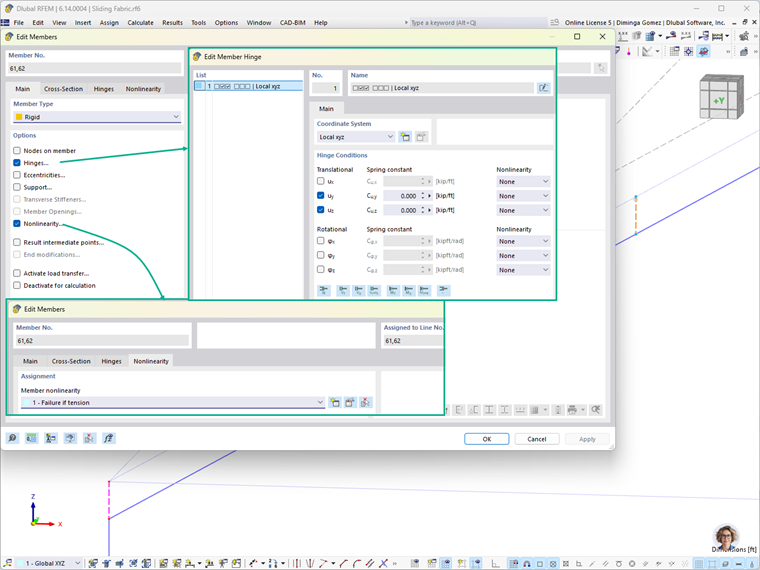

Pour permettre au textile de glisser dans RFEM 6, ajoutez des barres rigides. Ensuite, activez les articulations au type de barre rigide et libérez-les dans les directions uy et uz. Ensuite, activez la non-linéarité de barre et sélectionnez « Rupture si traction » pour provoquer une rupture en soulèvement.
N’ajoutez pas d’articulations de barre ni de non-linéarités aux « angles » afin d’éviter toute instabilité.

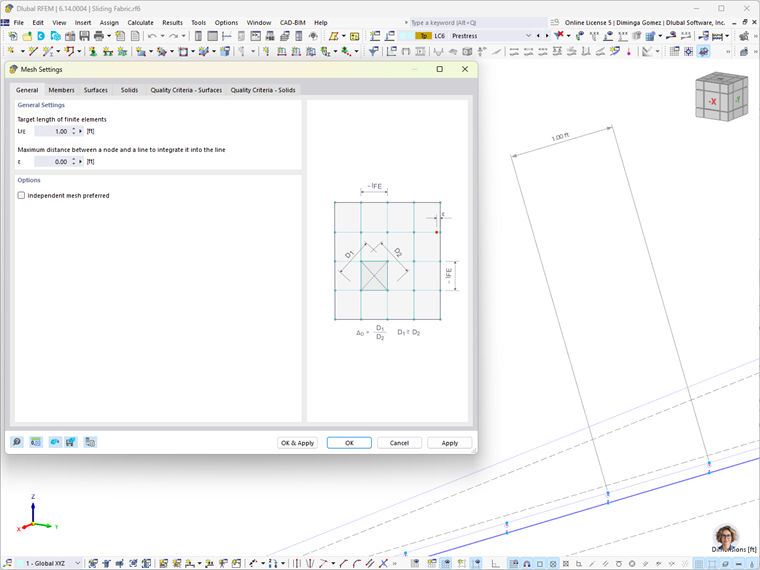

Les liaisons rigides sont espacées de 1 pied (0,3 m) afin de correspondre à la longueur du maillage EF.
