RF-CONCRETE | Fonctionnalités

• Définition libre d'armature à 2 ou 3 couches pour la vérification à l'ELU
• Représentation vectorielle des directions principales de contrainte des efforts internes permettant l'ajustement de l'orientation de la troisième couche d'armatures pour les actions
• Vérifications alternatives pour éviter les armatures de compression ou d'effort tranchant
• Vérification des surfaces comme poutre-voile (théorie des membranes)
• Définition des armatures de base pour les couches d'armature inférieure et supérieure
• Définition des armatures prévues pour la vérification à l'état limite de service (ELS)
• Sortie de résultats aux points de grille quelconque choisie par l'utilisateur
• RF-CONCRETE peut également effectuer une analyse non linéaire des déformations. L'analyse est effectuée à l'aide de l'extension de module RF-CONCRETE Deflect avec une réduction de la rigidité conformément aux normes, ou par RF-CONCRETE NL, qui réalise le calcul non linéaire général par itération, durant lequel la réduction de rigidité est déterminée.
• Vérification avec les moments de calcul aux extrémités de poteau
• Liste des causes de l'échec de vérification
• Détails du calcul à tous les emplacements couverts par la vérification pour une détermination parfaitement claire des armatures
• Export des isolignes des armatures longitudinales au format DXF avec possibilité d'utilisation des données dans les programmes CAO comme géométrie de base d'armature.

• Détermination des armatures longitudinales, de cisaillement et de torsion
• Représentation des armatures minimales et de compression
• Détermination de la profondeur de l'axe neutre ainsi que des déformations du béton et de l'acier
• Calcul des sections de barre en flexion autour de deux axes
• Vérification des barres à section variable
• Détermination de la déformation à l'état II, par exemple selon EN 1992-1-1, 7.4.3
• Considération de la participation du béton tendu
• Considération du fluage et du retrait
• Liste des causes de l'échec de vérification
• Détails du calcul à tous les emplacements couverts par la vérification pour une détermination parfaitement claire des armatures
• Options d'optimisation des sections
• Visualisation de la section béton avec armature en rendu 3D
• Sortie d'une nomenclature d'acier complète
• Vérification de la résistance au feu selon la méthode simplifiée (méthode par zone) selon l'EN 1992-1-2 pour les sections rectangulaires et circulaires
• Extension possible du module additionnel de RFEM RF-CONCRETE Members pour le calcul non linéaire à l'ELU et à l'ELS. Cette extension permet notamment de vérifier les composants structuraux potentiellement instables à l'aide d'un calcul non linéaire ou d'une analyse non linéaire des déformations des armatures 3D. Pour plus d'informations, veuillez consulter la présentation du module RF-BETON NL.

L'armature requise se trouve dans les tableaux de sortie avec des graphiques illustratifs et des résultats détaillés une fois le calcul terminé. Toutes les valeurs intermédiaires y sont incluses de manière explicites.

Les résultats de RF-CONCRETE Members sont affichés comme des diagrammes de résultat de chaque barre. Les propositions d'armatures longitudinales et de cisaillement sont documentées de manière pratique avec le croquis. Il est possible de modifier l'armature proposée en changeant par exemple le nombre de barres et l'ancrage. Les modifications sont mises à jour automatiquement. La section en béton armé peut être clairement visualisée grâce au rendu 3D. Le programme met ainsi à votre disposition une documentation optimale pour la création des plans d'armatures avec nomenclature d'acier.

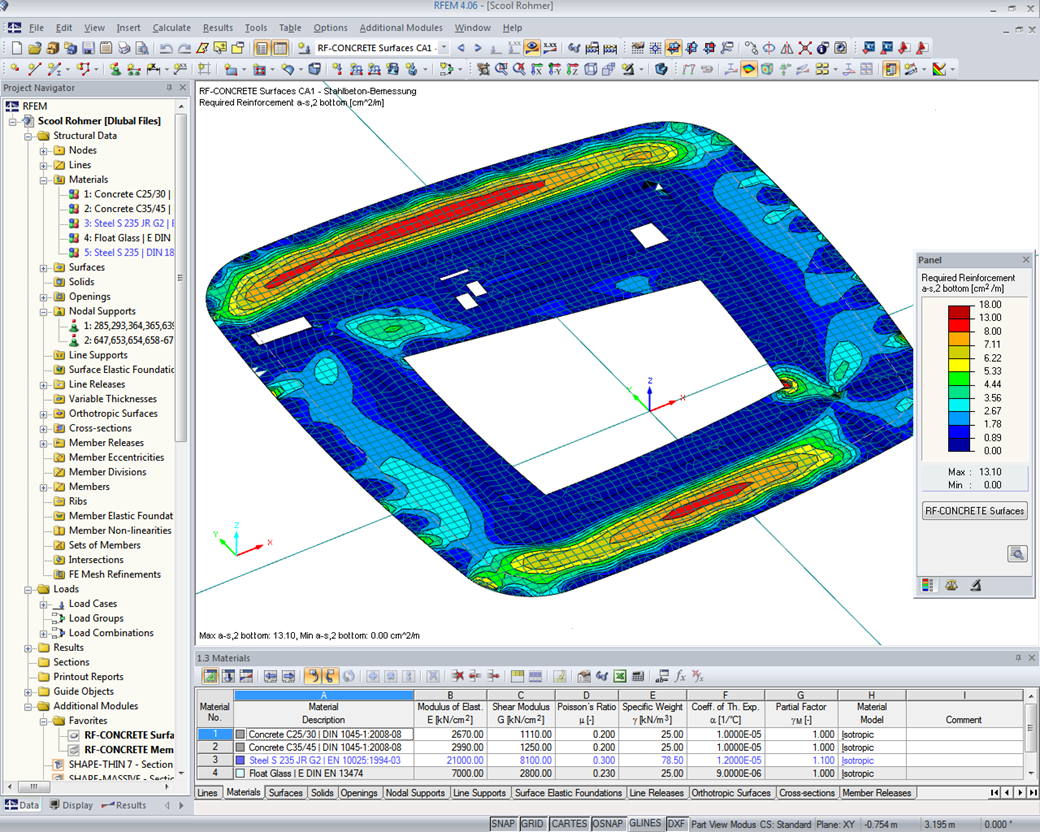

Les résultats de RF-CONCRETE Surfaces peuvent être affichés graphiquement sous forme d'isolignes, d'isosurfaces ou de valeurs numériques. L'affichage des armatures longitudinales peut être trié selon les armatures requises, les armatures supplémentaires requises, les armatures de base prévues, les armatures supplémentaires et les armatures totales prévues. Les isolignes des armatures longitudinales peuvent être exportées en fichier DXF et utilisées dans les programmes de CAO.
