Analyse des phases de construction (CSA) | Résultats et exportation

Le module complémentaire Analyse des phases de construction (CSA) permet de calculer des structures de barre, de surface et de solide dans RFEM 6 en considérant les phases de construction spécifiques associées au processus de construction. Cette fonctionnalité est importante car les bâtiments ne sont pas construits en une seule fois mais en combinant progressivement des parties structurelles individuelles. Les étapes individuelles au cours desquelles les éléments structurels et les charges sont ajoutés au bâtiment sont appelées phases de construction, tandis que le processus lui-même est appelé processus de construction.

Ainsi, l'état final de la structure est disponible une fois le processus de construction achevé ; c'est-à-dire toutes les phases de construction. Pour certaines structures, l'influence du processus de construction (c'est-à-dire de toutes les phases de construction) peut être importante et doit être considérée afin d'éviter les erreurs de calcul. Un aperçu général du module complémentaire CSA est donné dans l'article de la base de connaissance « Considération des phases de construction dans RFEM 6 ».

Le calcul de structures complexes à l'aide d'un logiciel aux éléments finis est généralement effectué sur l'ensemble d'un modèle. Cependant, la construction de telles structures se défini comme un processus en plusieurs phases à travers lequel l'état final du bâtiment est atteint en combinant des composants structuraux individuels. Afin d'éviter les erreurs durant le calcul de l'ensemble des modèles, l'influence du processus de construction doit être prise en compte. Une telle démarche est possible dans RFEM 6 grâce au module complémentaire Analyse des phases de construction (CSA).

Dans cet article, nous vous expliquons comment modéliser et calculer des structures à câbles dans RFEM 6 et RSTAB 9.

Par rapport au module additionnel RF-STAGES pour RFEM 5, le module complémentaire Analyse des phases de construction (CSA) pour RFEM 6 comporte les nouvelles fonctionnalités suivantes :

• Considération des phases de construction au niveau de RFEM
• Intégration de l'analyse des phases de construction dans les combinaisons dans RFEM
• Prise en charge d'éléments structuraux supplémentaires, tels que des articulations linéiques
• Analyse de processus de construction alternatifs dans un même modèle
• Réactivation des éléments

• Définition simple des phases de construction dans la structure RFEM incluant la vue d'ensemble
• Ajout, suppression, modification et réactivation d'éléments de barre, de surface et de solide et de leurs propriétés (articulations de barre et linéiques, degrés de liberté pour les appuis, etc.)
• Combinaisons automatiques et manuelles avec combinaisons de charges dans les différentes phases de construction (considération des charges de montage, montage des grues, etc.)
• Considération des effets non linéaires tels que la rupture des barres de traction ou des appuis non linéaires
• Interaction avec d'autres modules complémentaires tels que Comportement non linéaire du matériau, Stabilité de la structure, Recherche de forme, etc.

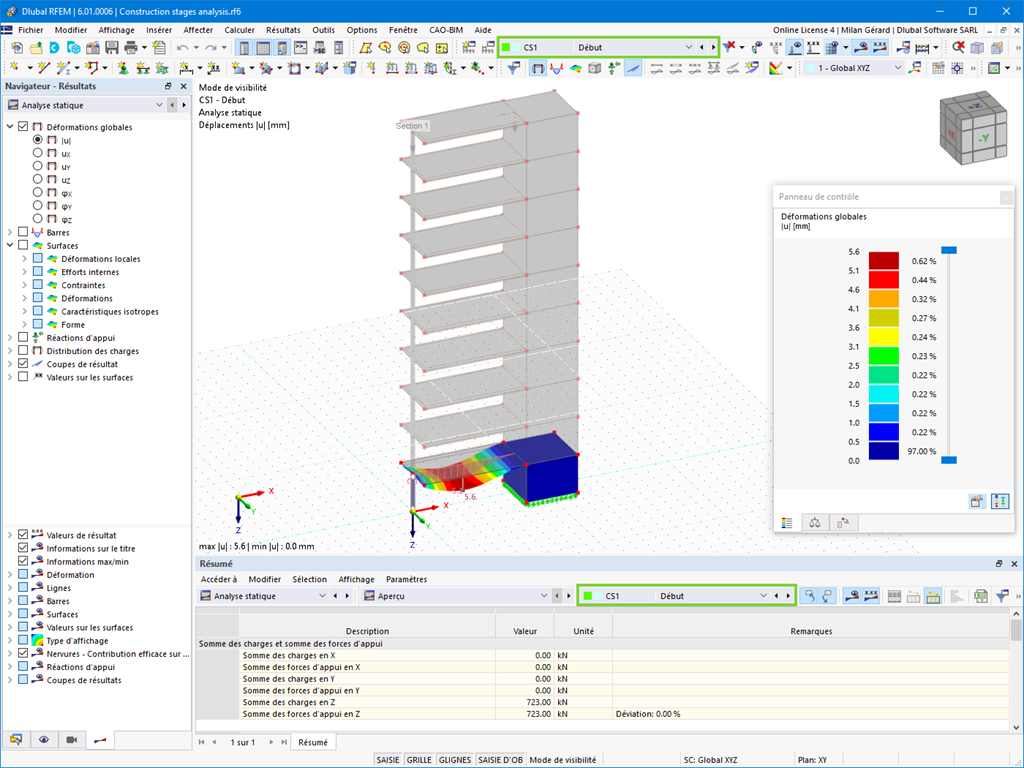

• Affichage numérique et graphique des résultats associés aux différentes phases de construction
• Rapport d'impression détaillé avec documentation de toutes les données de structure et de charge correspondant à chaque phase de construction

Avez-vous créé l'ensemble de la structure dans RFEM ? Très bien, à présent, assignez les composants individuels et les cas de charge aux phases de construction correspondantes. Vous pouvez par exemple modifier les définitions d'assemblage des barres et des appuis dans les phases de construction respectives.

Vous pouvez ainsi modéliser les modifications apportées au système, telles qu'elles peuvent se produire, par exemple, lors de la coulée des poutres du pont ou la mise en place de poteaux. Assignez ensuite les cas de charge créés dans RFEM aux phases de construction en tant que charges permanentes ou non permanentes.

Le saviez-vous ? La combinatoire vous permet de superposer les charges permanentes et non permanentes dans les combinaisons de charges. Il vous est ainsi possible, par exemple, de déterminer les efforts internes maximaux de différentes positions de pont roulant ou de considérer les charges de montage existantes uniquement lors d'une phase de construction.
