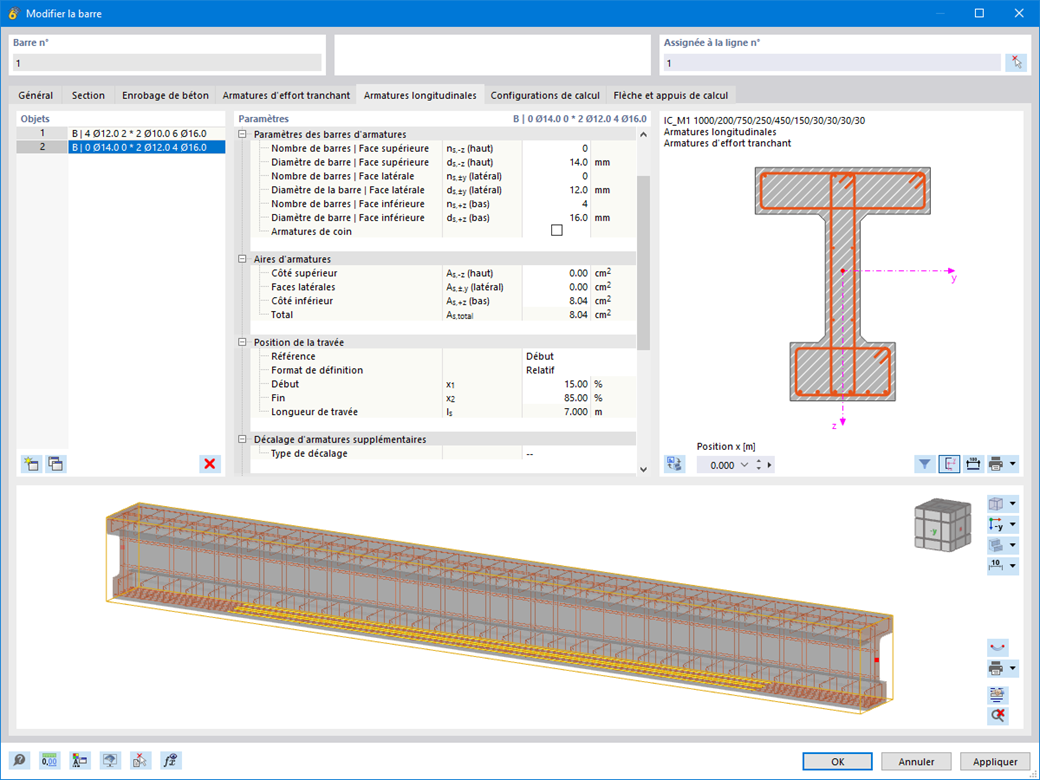

Vous pouvez spécifier les cadres d'armatures et les armatures longitudinales individuellement pour chaque barre. Différents modèle type sont alors disponibles pour la saisie des armatures.
Vérification du béton | Définition des armatures de barre
