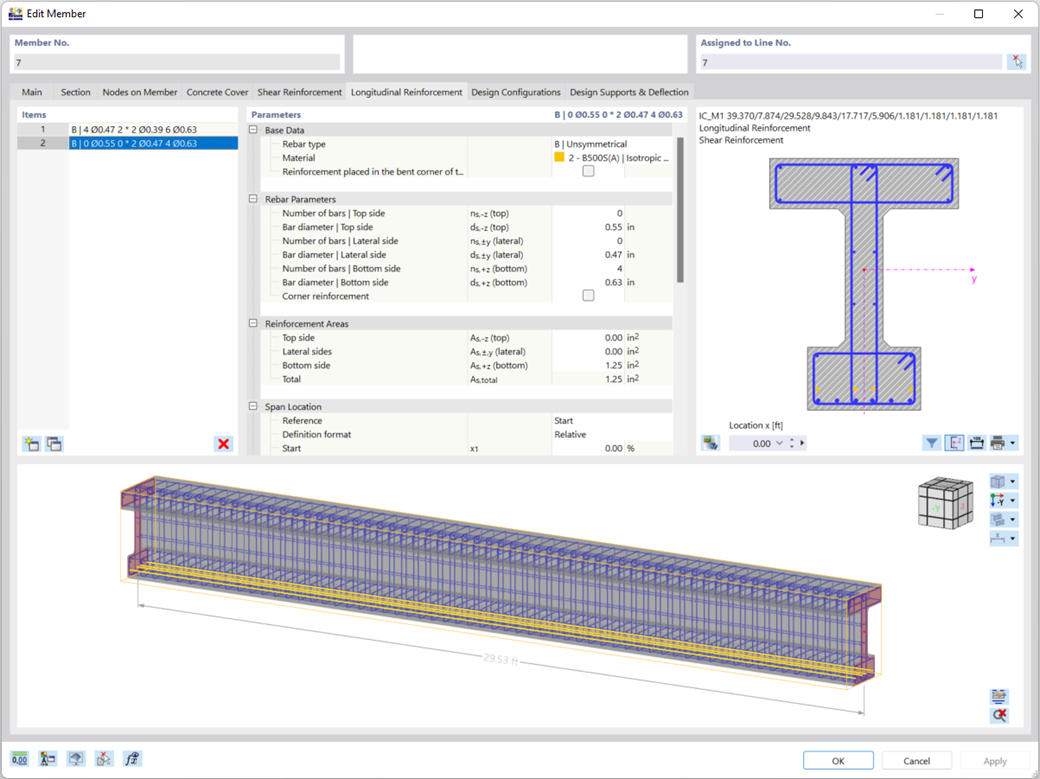

Třmínky a podélnou výztuž můžete zadat pro každý prut zvlášť. K dispozici přitom máte různé předlohy zadání výztuže.
Posouzení železobetonových konstrukcí | Zadání výztuže prutu
